Синтезатор Behringer K-2

Behringer K2 - напівмодульний монофонічний аналоговий синтезатор, репліка класичного синтезатора Korg MS-20.

На відміну від оригінальної клавішної версії, модель отримала виконання в рековому форм-факторі з можливістю використання у форматі Eurorack, а також MIDI-порт і можливість отримання розширення до 16 голосів за допомогою з'єднання декількох модулів. В іншому дизайн і схемотехніка залишилися без змін порівняно з оригіналом.

Це напівмодульний монофонічний синтезатор, в основі якого лежить субтрактивний синтез. Сигнал модулюється за допомогою патчинга за допомогою зовнішньої комутаційної панелі. Звуковий тракт повністю аналоговий, його архітектура ідентична тракту оригінального MS-20: два VCO-осцилятори, фільтри зрізу з регуляцією peak/resonance, два генератори обвідних і triangle/square LFO.

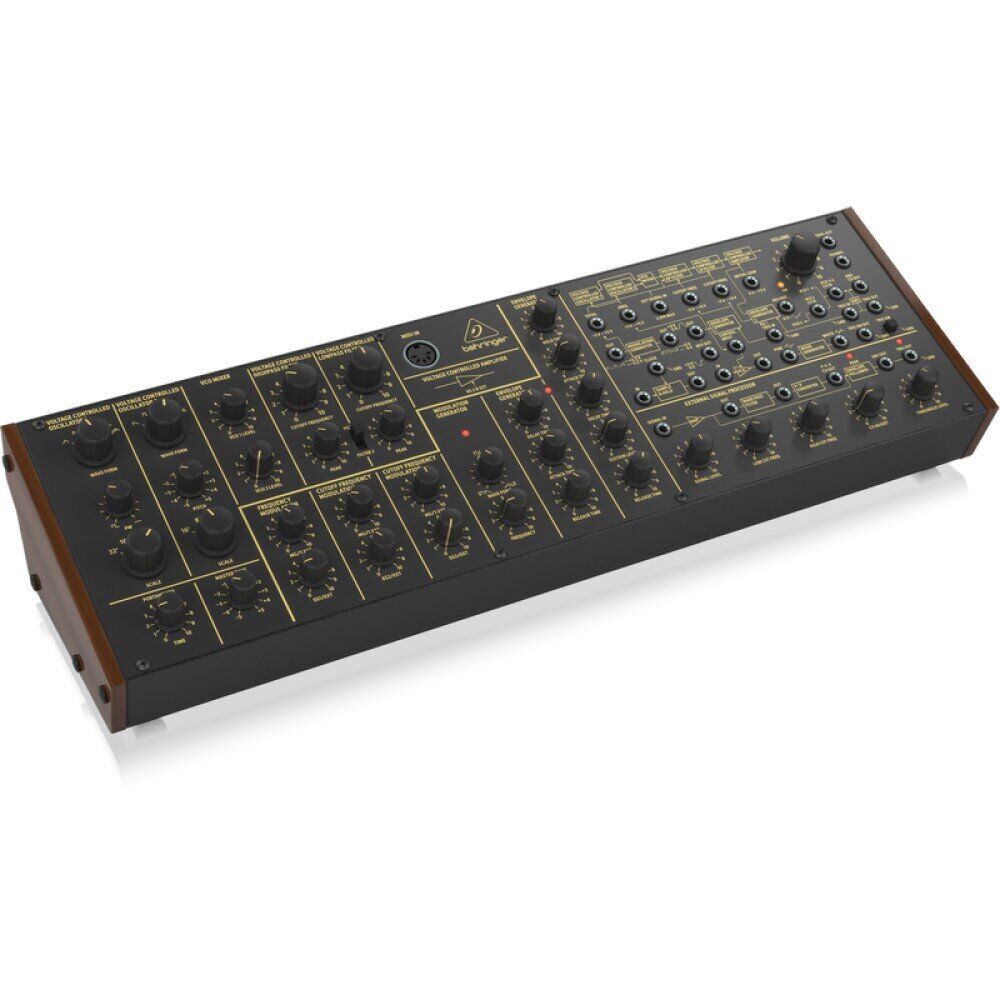

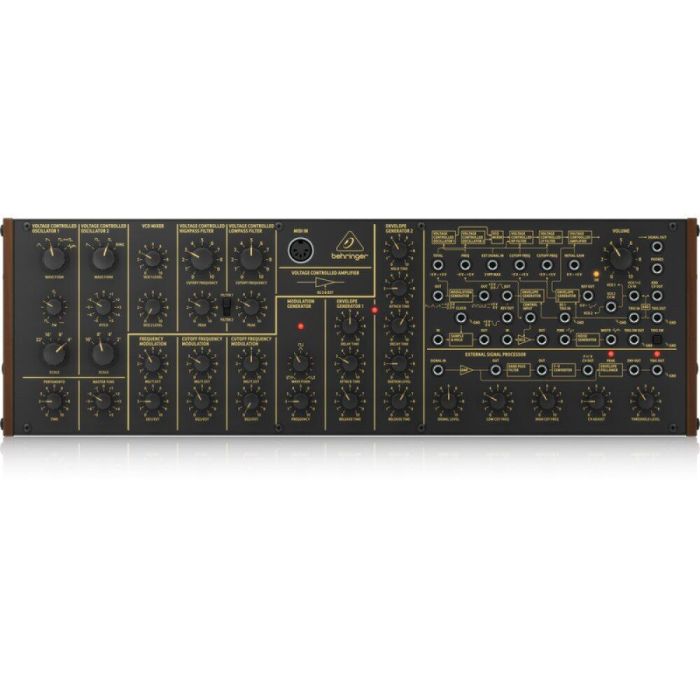

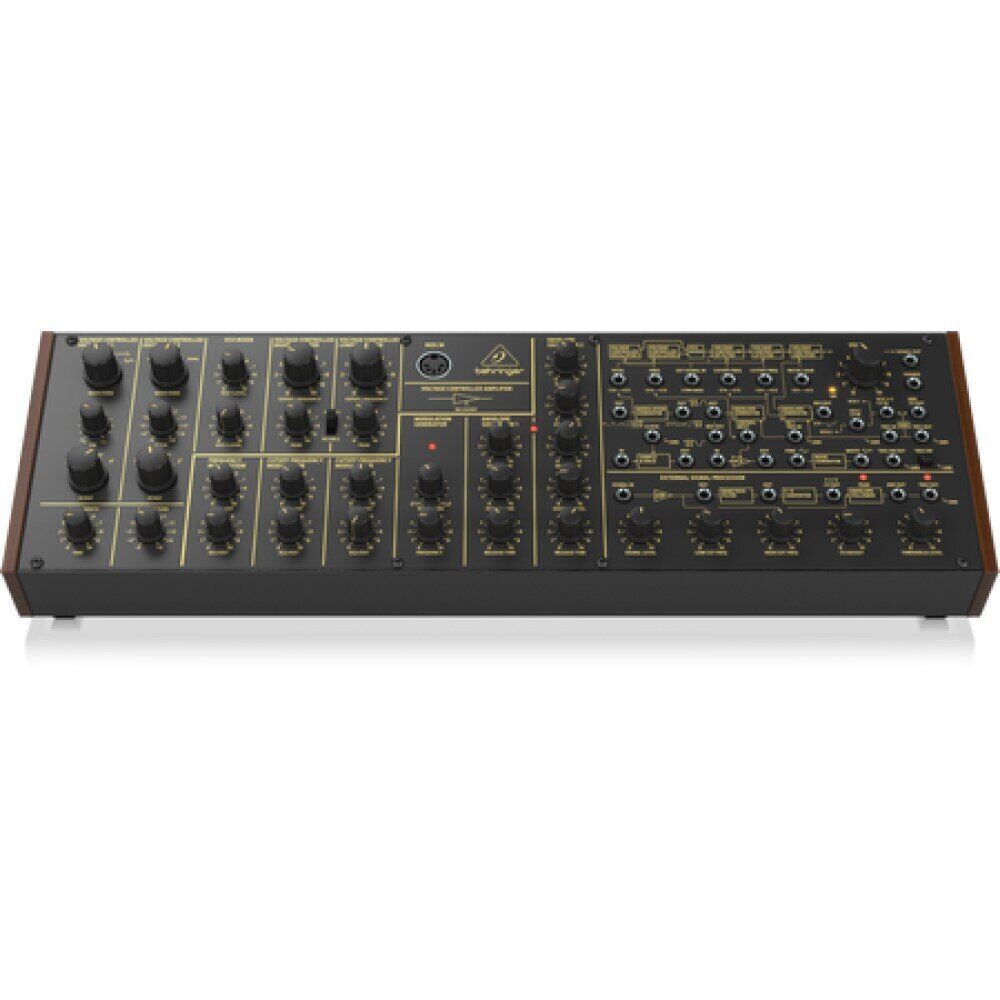

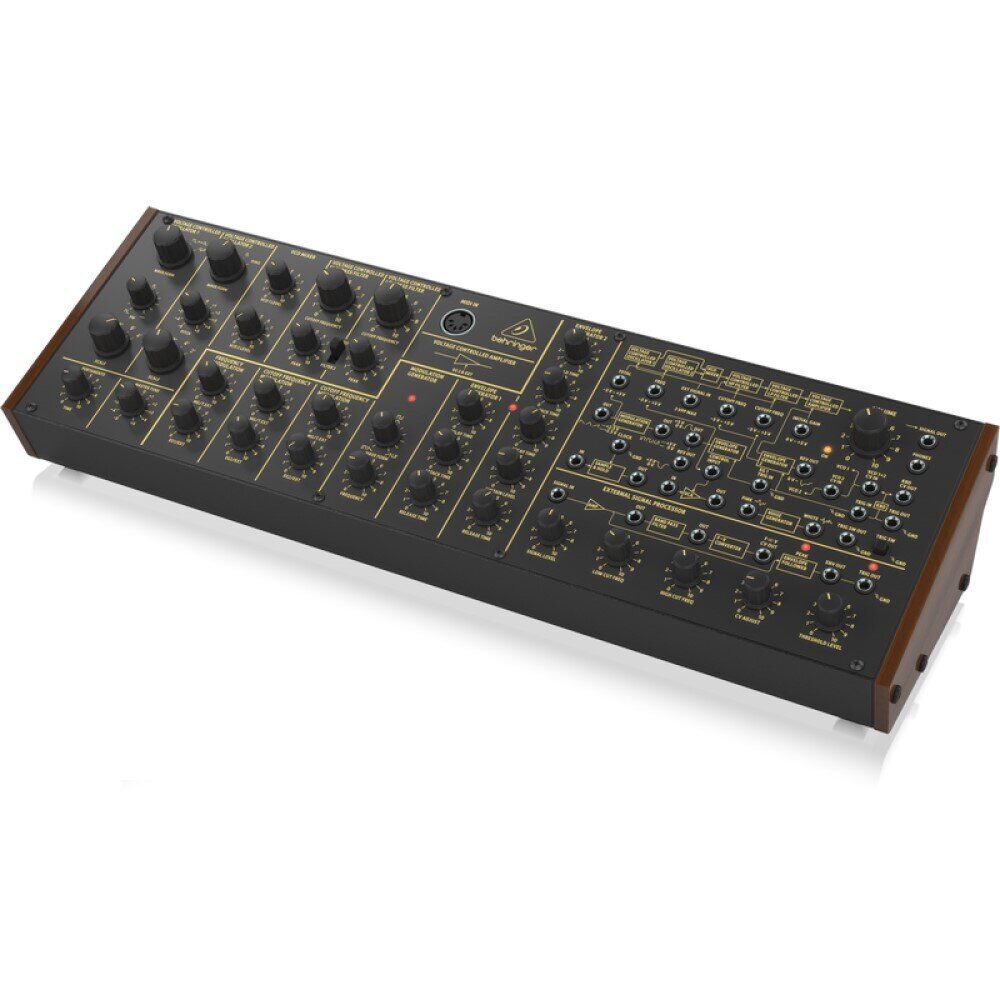

У K2 стала доступною функція Poly Chain, завдяки якій кілька синтезаторів K2 можна об'єднати в єдиний ланцюг. На передній панелі, крім гнізд для патчинга, є 36 регуляторів для управління. Синтезатор оснащений USB/MIDI і має вхід для підключення зовнішніх пристроїв.

Характеристики:

• Тип: аналоговий
• Генератори: 2
• LFO: 1 (від 0,1 до 22 Гц)
• VCF: 1 низькочастотний, 1 високочастотний (24 дБ / октавний ухил)
• Конвертори: VCA, VCF

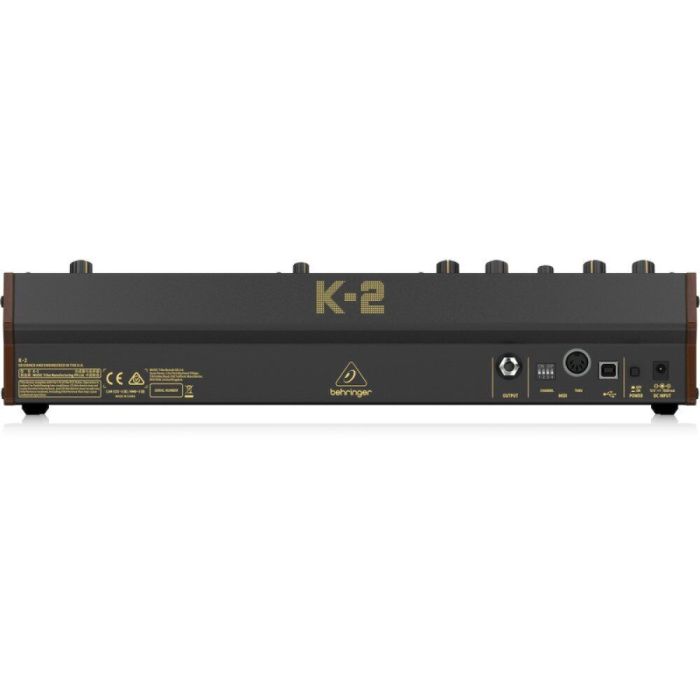

• Вхід живлення: вхідний роз'єм постійного струму
• Вимикач живлення: кнопка ввімкнення / вимкнення
• MIDI In і MIDI Thru: 5-контактний DIN
• Перемикач MIDI-каналів: вибір каналу / 16 каналів
• USB (MIDI): USB 2.0, тип B
• Основний вихід: 1/4"/6,35 мм TS, несиметричний, макс. 0 дБн
• Вихідний сигнал: 1/8"/3,5 мм TS, несиметричний, макс. 0 дБн
• Вихідний опір: 1,0 кОм
• Навушники: 1/8"/3,5 мм TRS, макс. +6 дБн
• Вихідний опір навушників: 22 Ом
• Тип USB: USB 2.0 Type-B
• Системні вимоги: Windows 7 +, Mac OS X 10.6.8 +, Mac OS X 10.6.8 +.
• Master Tune: від -5 до +5
• Портаменто: від 0 до 10
• Діапазон VCO (VCO 1): 32', 16', 8', 4'
• Діапазон (VCO 2): 16', 8', 4', 2'
• Форма хвилі (VCO 1): трикутна, зворотна пилкоподібна, імпульсна, шумова
• Форма хвилі (VCO 2): зворотний пилкоподібний, квадратний, вузький імпульсний, кільцевий
• Крок (VCO 2): від -5 до +5
• Рівень VCO 1: від 0 до 10
• Рівень VCO 2: від 0 до 10
• Частота зрізу високих частот: від 0 до 10 (від 10 Гц до 20 кГц)
• Частота зрізу нижніх частот: від 0 до 10 (від 10 Гц до 20 кГц)
• High-Pass Peak (Резонанс): від 0 до 10
• Низькочастотний пік (Резонанс): від 0 до 10
• Перемикач фільтра: фільтр 1 / фільтр 2
• Частота модуляції (MG / T.Ext): від 0 до 10
• Частотна модуляція (EG1 / Ext): від 0 до 10
• Частота зрізу фільтра високих частот (MG / T.Ext): від 0 до 10
• Частота зрізу фільтра високих частот (EG2 / Ext): від 0 до 10
• Частота зрізу фільтра низьких частот (MG / T.Ext): від 0 до 10
• Частота зрізу фільтра низьких частот (EG2 / Ext): від 0 до 10
• Форма хвилі модуляції: пилкоподібна варіація і ширина імпульсу
• Частота модуляції: від 0 до 10 (від 0,1 до 22 Гц)
• Світлодіод: частота модуляції
• Час затримки генератора огинаючої 1: від 0 до 10 (від 0 до 5,5 с)
• Генератор обвідної 1 час атаки: від 0 до 10 (від 3,0 мс до 16 с)
• Час випуску генератора огинаючої 1: від 0 до 10 (від 30 мс до 16 с)
• Час утримання генератора огинаючої 2: від 0 до 10 (від 0 до 14 с)
• Генератор обвідної 2 час атаки: від 0 до 10 (від 5,4 мс до 9 с)
• Час загасання генератора огинаючої 2: від 0 до 10 (від 0,5 мс до 15 с)
• Генератор огинаючої 2 рівень сустейна: від 0 до 10
• Час випуску генератора огинаючої 2: від 0 до 10 (від 40 мс до 18 с)
• Світлодіод: дія генератора огинаючої
• Керування процесором зовнішнього сигналу
• Рівень сигналу: від 0 до 10
• Частота низьких частот: від 0 до 10
• Частота високих частот: від 0 до 10
• Налаштування CV: від 0 до 10
• Пороговий рівень: від 0 до 10
• TS вхід: 1/8"/3,5 мм
• Вхідний сигнал: система Auto Pad
• TS Виходи: 1/8"/3,5 мм
• F-V перетворювач: від 0 до +8 В
• Послідовник конверторів: від 0 до +5 В
• Вихід тригера: на GND
• VCA в: від -5 В до +5 В
• VCA вихід: від -5 В до +5 В
• VCA керуючий вхід: від 0 до +5 В
• Рожевий шум: 5 В р-р
• Білий шум: 5 В р-р
• Тригерний вихід: на GND
• VCO 1 + 2 CV в: від 0 до +8 В
• VCO 2 CV в: від 0 до +8 В
• VCO 1 + 2 частота In: від -3 В до +3 В
• Початкове посилення VCA: від 0 до 5 В
• Частота зрізу нижніх частот VCF: від -5 В до +5 В
• Частота зрізу верхніх частот VCF: від -5 В до +5 В
• Зовнішній вхідний сигнал: 3 В р-р
• Усього (впливає на VCO і VCF) In: від -5 В до +5 В
• Вихід клавіатури: від 0 до +8 В (експоненціальний)
• EG 1 Out: від 0 до +5 В
• EG 1 Reverse Out: від +5 В до 0
• EG 1 Trigger In: до GND
• EG 2 Out: від -2,5 В до +2,5 В
• EG 2 Reverse Out: від -2,5 В до +2,5 В
• Трикутна модуляція / пилкоподібний вихід хвилі: 5 В p-p
• Вихід імпульсу модуляції / прямокутної форми: від 0 до +5 В
• Робоча температура: від 5 до 40 ° C
• Зовнішній адаптер живлення: 12 В постійного струму
• Споживана потужність: максимум 12 Вт
• Горизонтальний крок: 80 к.с.
• Розміри: 9,5 х 42,4 х 13,6 см
• Вага: 1,8 кг
