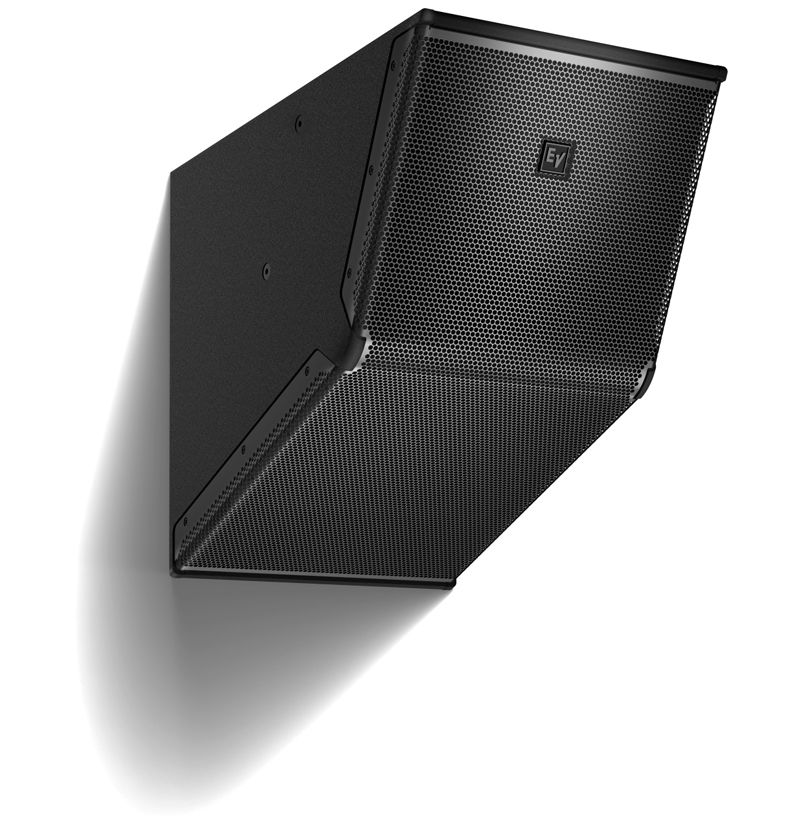

Electro-Voice EVC-1122-VIB акустическая система

Двухполосные акустические системы Electro-Voice серии EVC могут применяться для решения широкого спектра задач, где необходимо обеспечить воспроизведение широкого частотного диапазона с управляемой дисперсией, высокое качество и эффективность звука в компактном корпусе за разумную цену. Акустические системы серии EVC акустически согласованы с моделями семейства EV-Innovation (EVF, EVH, EVA и EVA). Модель EVC-1122/VI – это уникальная АС, построенная по технологии Variable Intensity (VI). В моделях с технологией Variable Intensity угол наклона фронтального НЧ-громкоговорителя и асимметричный ВЧ рупор позволяют равномерно озвучить четко обозначенный квадратный участок помещения с помощью всего одной акустической системы.



Размер озвучиваемого участка определяется высотой монтажа и углом, под которым устанавливается акустическая система. Технология VI отличается от обычных точечных источников звука тем, что здесь практически отсутствует изменение уровня и качества звука от ближнего до дальнего предела озвучиваемого участка. В большинстве случаев изменение настолько плавное и незаметное, что уровень звукового давления кажется неизменным при передвижении в пределах озвучиваемого участка. Модель EVC-1122/VI обеспечивает высокое качество и четкость передачи речевого сигнала, а также является прекрасным выбором для обеспечения фонового озвучивания. Она может применяться как отдельная полнодиапазонная система или как СНЧ/ВЧ система в многополосной звукоусилительной системе с сабвуферами EVC-1181S 18".

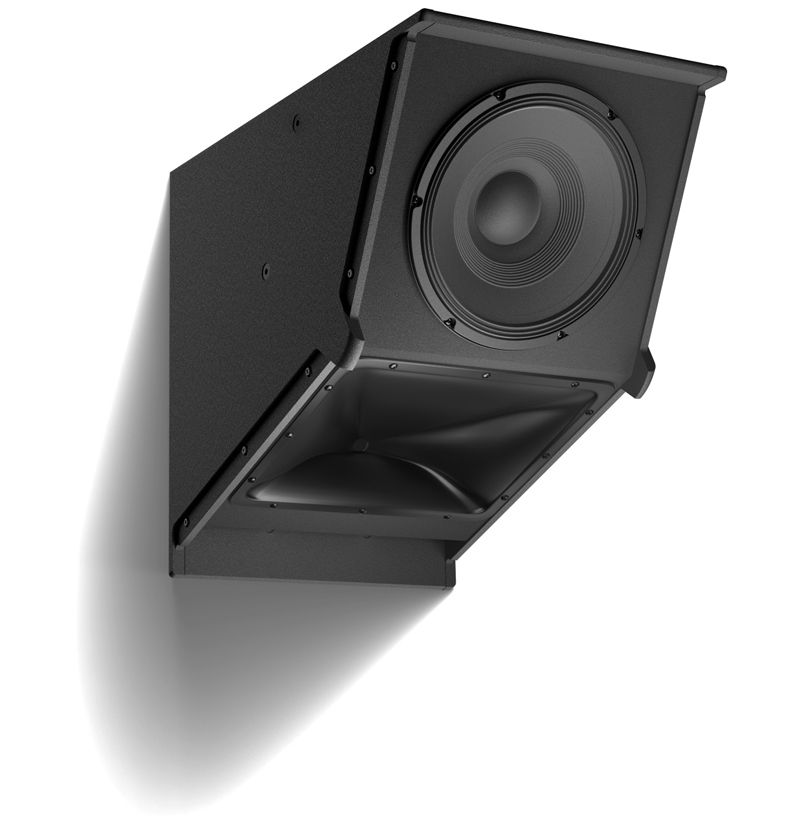

В EVC 1122/VI ВЧ диапазон воспроизводится компрессионным ВЧ драйвером 1¼'' с титановым куполом, нагруженным на рупор, который одновременно работает на ближнюю и дальнюю дистанции. Уникальный волновод создает равномерную диаграмму направленности и линейную АЧХ.



В низкочастотной секции установлен мощный НЧ-громкоговоритель оптимизированной конструкции, которая обеспечивает низкий уровень искажений и ВЧ-сигналов, а также максимальный уровень разборчивости при воспроизведении сигнала с высоким уровнем звукового давления. Во встроенном кроссовере использованы фильтры четвертого порядка со спадом 24 дБ на октаву для повышения качества внеосевого сигнала и повышенной четкости сигнала в речевом диапазоне.



EVC представляет собой чрезвычайно экономичное решение для многих типов инсталляций. Корпуса акустических систем выполнены из фанеры 15 мм и имеют защитное покрытие EVCoat для повышения износостойкости. В EVC-1122/VI предусмотрено несколько точек подвеса под рым-болт M10, а также под специальную монтажную скобу для установки данной акустической системы на потолке или на стене. Все АС серии EVC имеют возможность подключения кабелем диаметром до 6 мм2 (10 AWG). Панель с разъемами может закрываться опциональными крышками с разъемами NL4 или влагозащищенными обжимными муфтами.



Для подключения к трансформаторным линиям 70 В / 100 В на внутренней стороне панели с разъемами имеется посадочное место с креплениями для высококачественного аудио трансформатора EV TK-150. При подключении трансформатора TK-150 в АС серии EVC включается запатентованная система Автоматической компенсации насыщения (Automatic Saturation Compensation), которая сохраняет высокое качество воспроизведения низкочастотных сигналов при сохранении стабильной нагрузки на усилитель независимо от количества подключенных громкоговорителей в линии. Трансформатор TK-150 имеет ровную характеристику на ±1 дБ в диапазоне от 35 Гц до 20 кГц, так что по звуку практически невозможно определить работает данная АС серии EVC с трансформатором или без.



Расчет размера озвучиваемого участка акустической системы с технологией Variable Intensity (VI) (правило 3-2-1): Если высота установки АС = H, то глубина озвучиваемого участка = 3H, а ширина озвучиваемого участка = 2H и начало озвучиваемого участок находится на расстоянии = 1H



• Двухполосная АС с громкоговорителем 12" с асимметричным рупором обеспечивает равномерное покрытие квадратной площади
• Мощность: 300 Вт продолжительная, 1200 Вт пиковая
• Опциональный трансформатор и система Автоматической компенсации насыщенности (АКН) позволяют сохранить качественную передачу низкочастотного сигнала в трансформаторных линиях 70 В/100 В
• Степень защиты IEC 60529, IP44
