"Дельта Дніпра" - нова інсталяція звуку від Electro-voice та багато іншого

1. загальний опис об'єкта інсталяції.

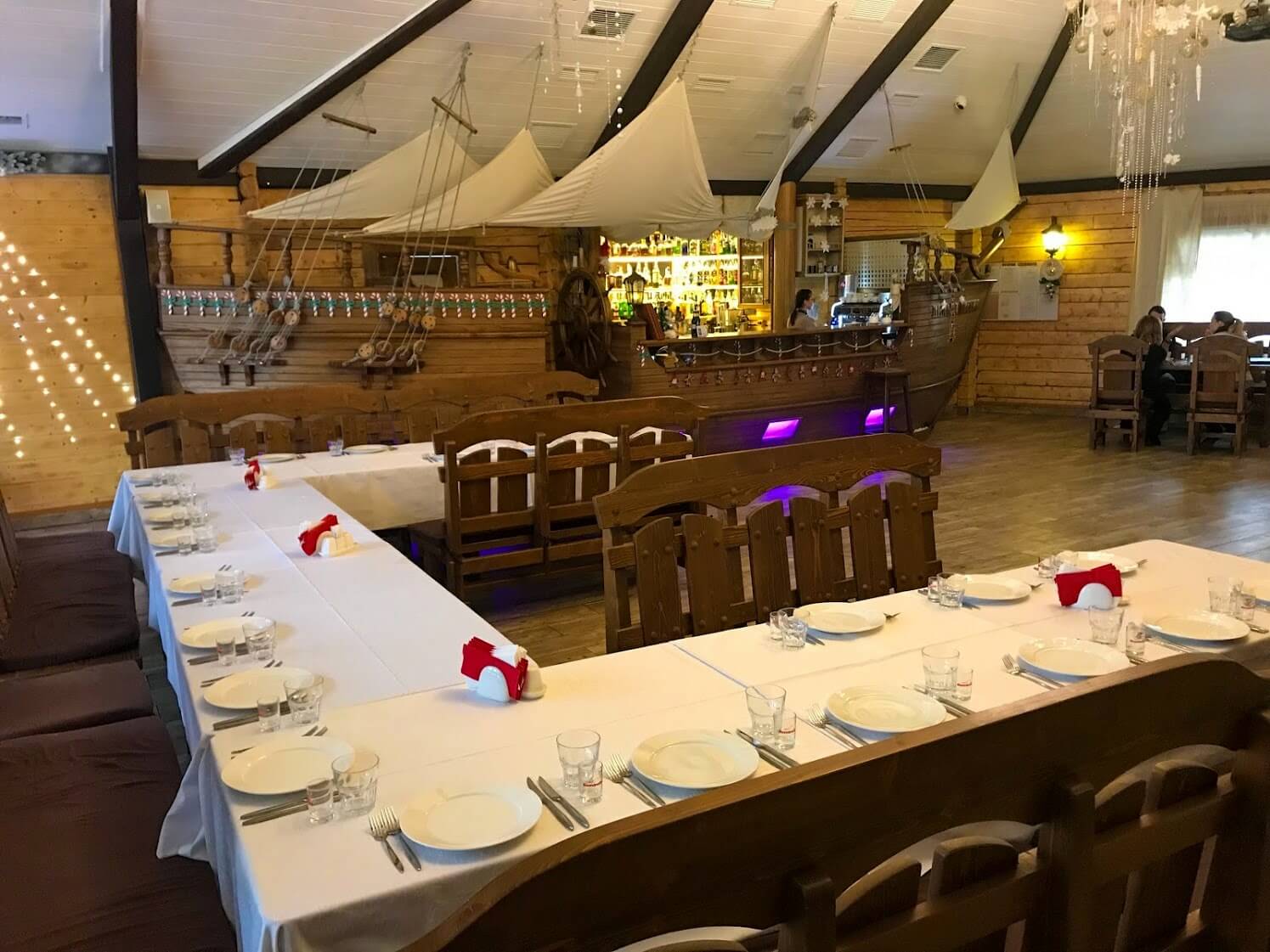

Заміський комплекс "Дельта Дніпра" пропонує своїм відвідувачам якісний відпочинок, вишукану кухню та розваги. До послуг гостей - організація риболовлі: зимової, літньої, з єгерем або без нього. Тут ви зможете зупинитися в комфортабельному готелі або VIP-котеджі.
На території розташовано кілька ресторанів різної концепції. Страви готуються на відкритому вогні або класичним способом - вибір великий! А ще у гостей комплексу є можливість взяти участь у дегустаціях і семінарах.

Охочі влаштувати мандрівку річкою на каяку або катері можуть відчути всю красу латаття і лілій, побачити місцевих водних мешканців. Для купання і засмагання - комфортабельна зона басейну, для малюків - дитячий майданчик.

Візитна картка комплексу - щорічне змагання з рибної ловлі. Одна з рекламних тез компанії звучить так: "Дельта Дніпра" це безпрограшний варіант для проведення свят і спокійного відпочинку!

2. Особливості проєкту.

У цього проекту було кілька особливостей:

• необхідно встановити обладнання в ресторан, не зупиняючи його роботу.
• приміщення не має горища, тому всі кабелі довелося проводити по стелі зовнішнім способом, у пластикових коробах, маскуючи їх під дерев'яні елементи оздоблення.
• план розміщення меблів у приміщенні постійно змінюється залежно від формату заходів, тому розміщення обладнання на підлозі заважало б роботі ресторану.
• обмеження за вагою, у вигляді несучої здатності каркаса стелі не давали змоги повісити більше двох акустичних систем.
• необхідно було вибрати таке світлове обладнання, яке, виконуючи свої завдання, не захаращувало стелю і не змінювало зовнішній вигляд приміщення.

3. Звукове обладнання ресторану

Одним із завдань зі звуку була необхідність створити достатній звуковий тиск на танцмайданчику, забезпечити розбірливість під час відтворення голосу і рівномірне звукове покриття. До того ж, для якісної роботи караоке були необхідні динаміки з невеликим і легким дифузором, але досить потужні, щоб витримувати пікові навантаження. Обмеження у вигляді несучих здібностей конструкцій покрівлі не дозволяли повісити більше двох акустичних кабінетів. До того ж конструкція, на яку можна прикріпити обладнання, є тільки в одній частині стелі приміщення.

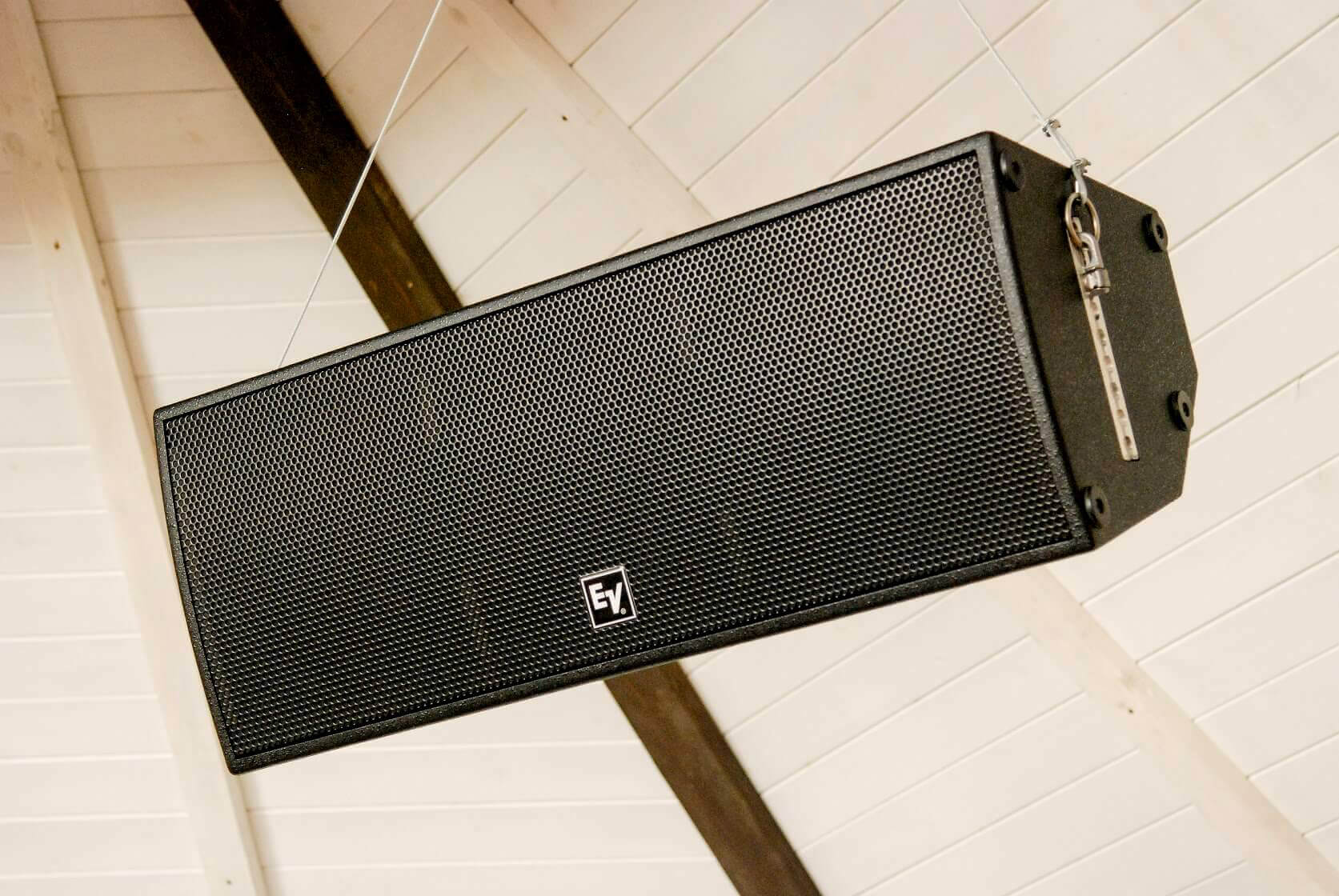

Виходячи з цих даних, було зроблено висновок, що акустична система повинна складатися з двох кабінетів, розташованих горизонтально, і мати рупор посередині корпусу. Це дало б змогу отримати симетричне звукове покриття. Усім цим вимогам відповідала система Electro-Voice QRX H212. Кожна з колонок піковою потужністю 2600 Вт має два 12` динаміки та асиметричний по вертикалі рупор з дисперсією 15 градусів угору та 35 - вниз. До того ж, у цій версії акустики (з індексом "Н") рупор розміщений посередині між басовими динаміками.

Завдяки такій конфігурації колонки були симетрично розташовані в просторі, а рупори перебували на порівняно невеликій висоті, що давало змогу ефективніше використовувати створюваний звуковий тиск. Застосування традиційних систем, де рупор розташований у верхній частині корпусу, не давало змоги ефективно розв'язати поставлене завдання. ВЧ- і СЧ-компоненти колонок було посилено окремо, щоб домогтися кращої розбірливості звуку. Це так само дало змогу точно налаштувати фази сигналів від трьох компонентів звукового тракту.

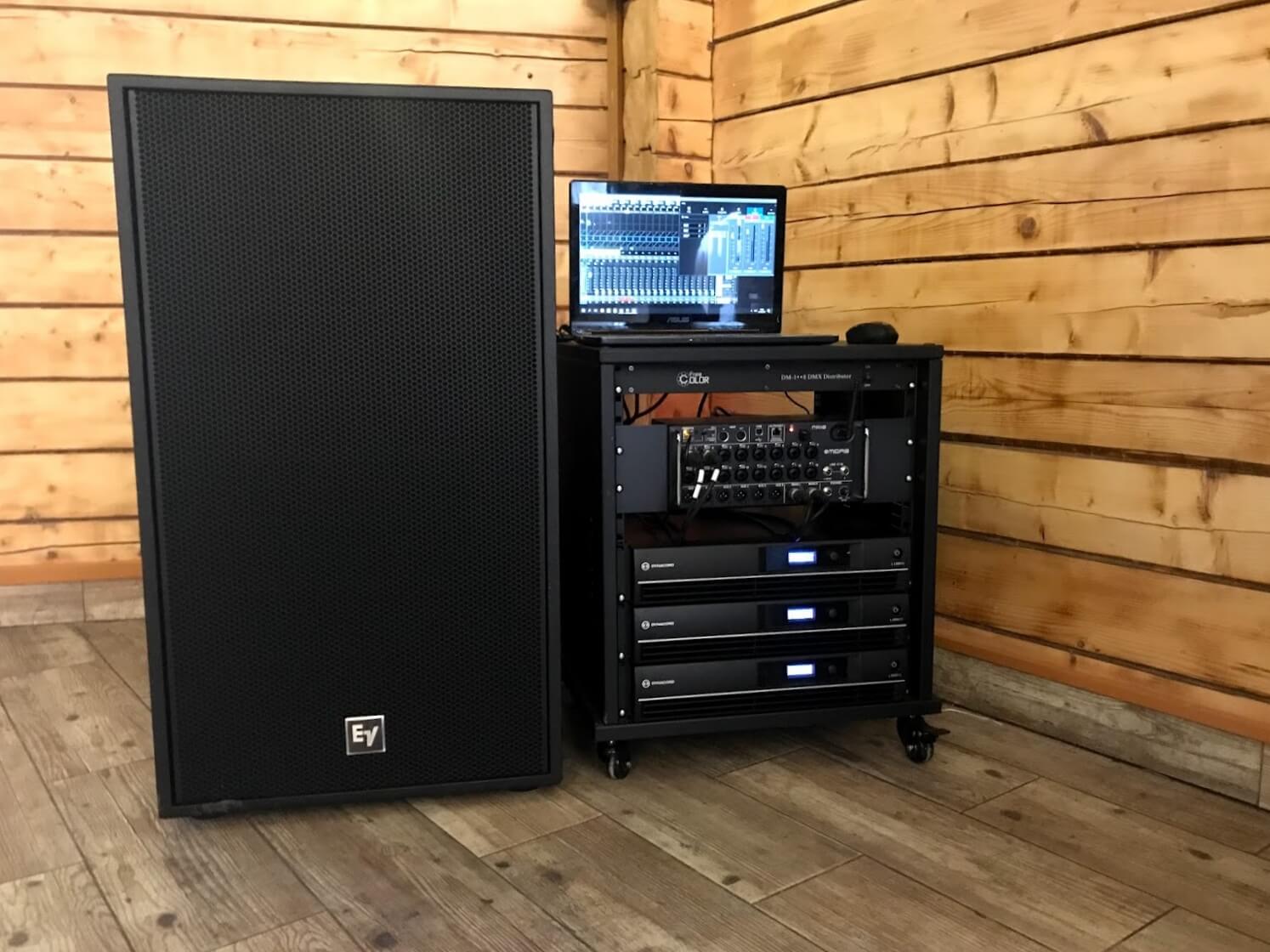

Як НЧ випромінювач було обрано компактний сабвуфер Electro-Voice QRX 218S піковою потужністю 4800 Вт, оснащений двома динаміками EVX180B. Через особливості внутрішньої архітектури приміщення ми не могли використовувати тут два сабвуфери. Тому досвідченим шляхом було обрано найвдаліше розташування даного суб баса, розташувавши його на певній відстані від стіни. Це забезпечило достатній рівень НЧ-складової для цих завдань.

Для цього об'єкта було обрано сучасні підсилювачі Dynacord серії "L":

• для ВЧ драйверів - Dynacord L1300FD
• для СЧ динаміків - Dynacord L2800FD
• для сабвуфера - Dynacord L3600FD

Одна з особливостей цієї серії Dynacord, це наявність FIR фільтрів і вбудованого акустичного процесора. Усі налаштування були збережені в пам'яті підсилювачів.

Цифровий мікшерний пульт Midas MR-18 повністю відповідав завданням, покладеним на нього:

• виступ музичних колективів.
• робота караоке системи.
• проведення семінарів і презентацій.
• забезпечення моніторингу артистів із застосуванням технології Ultranet.

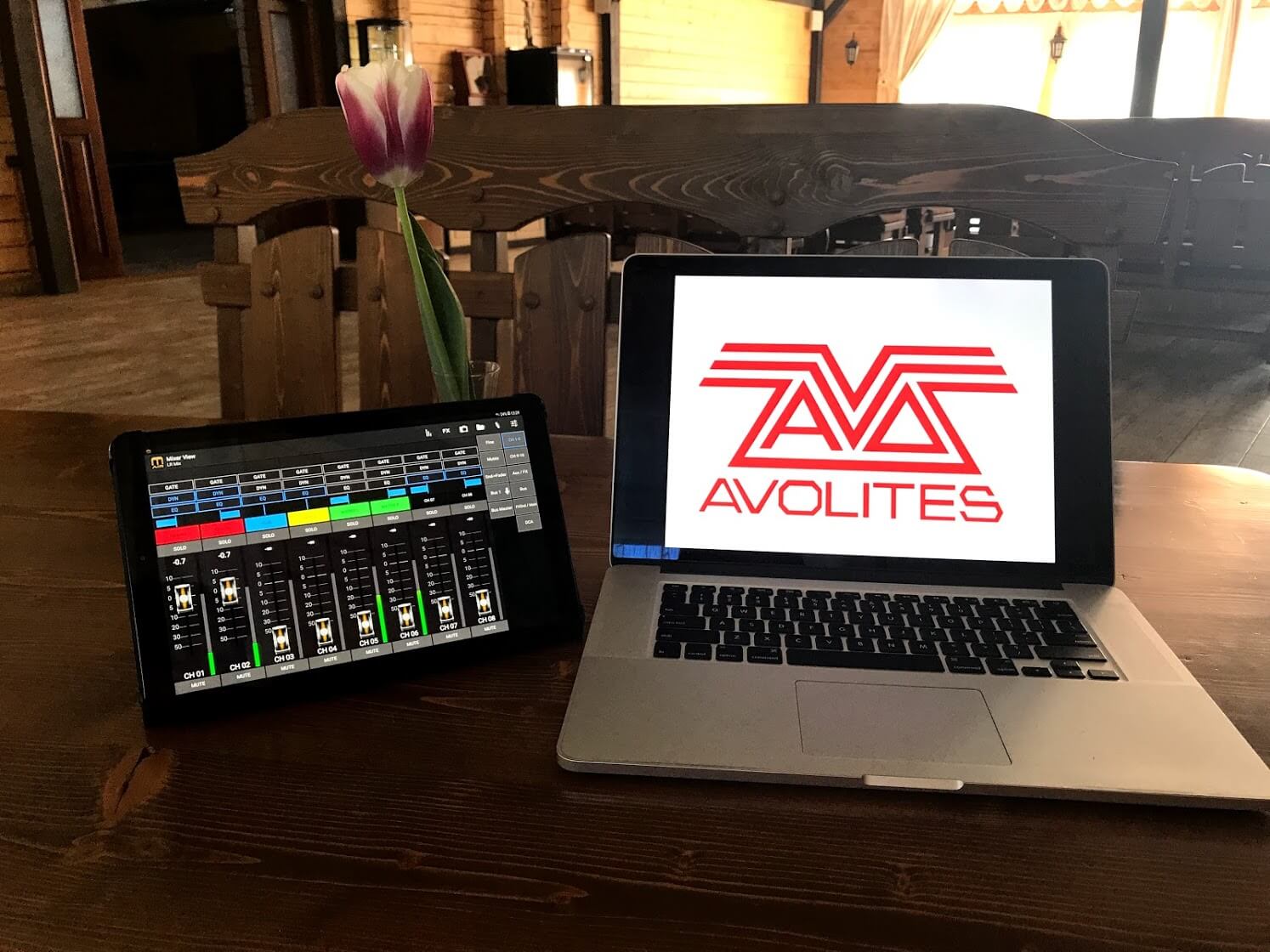

• Мікшер керується за допомогою планшета на OS Android.

4. Світлове обладнання ресторану.

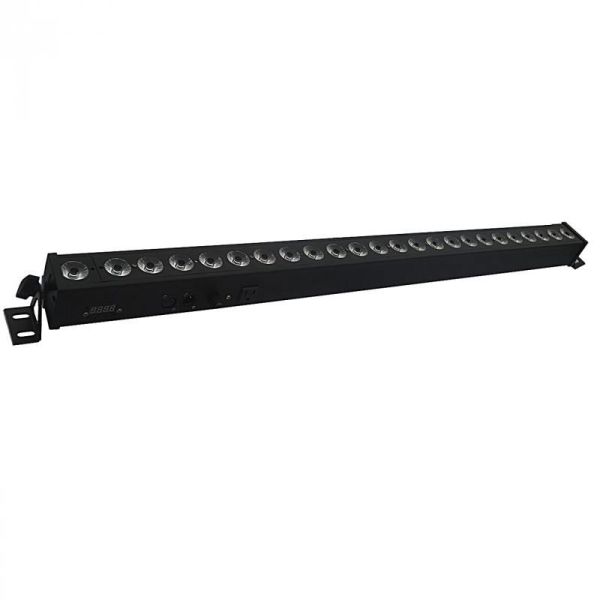

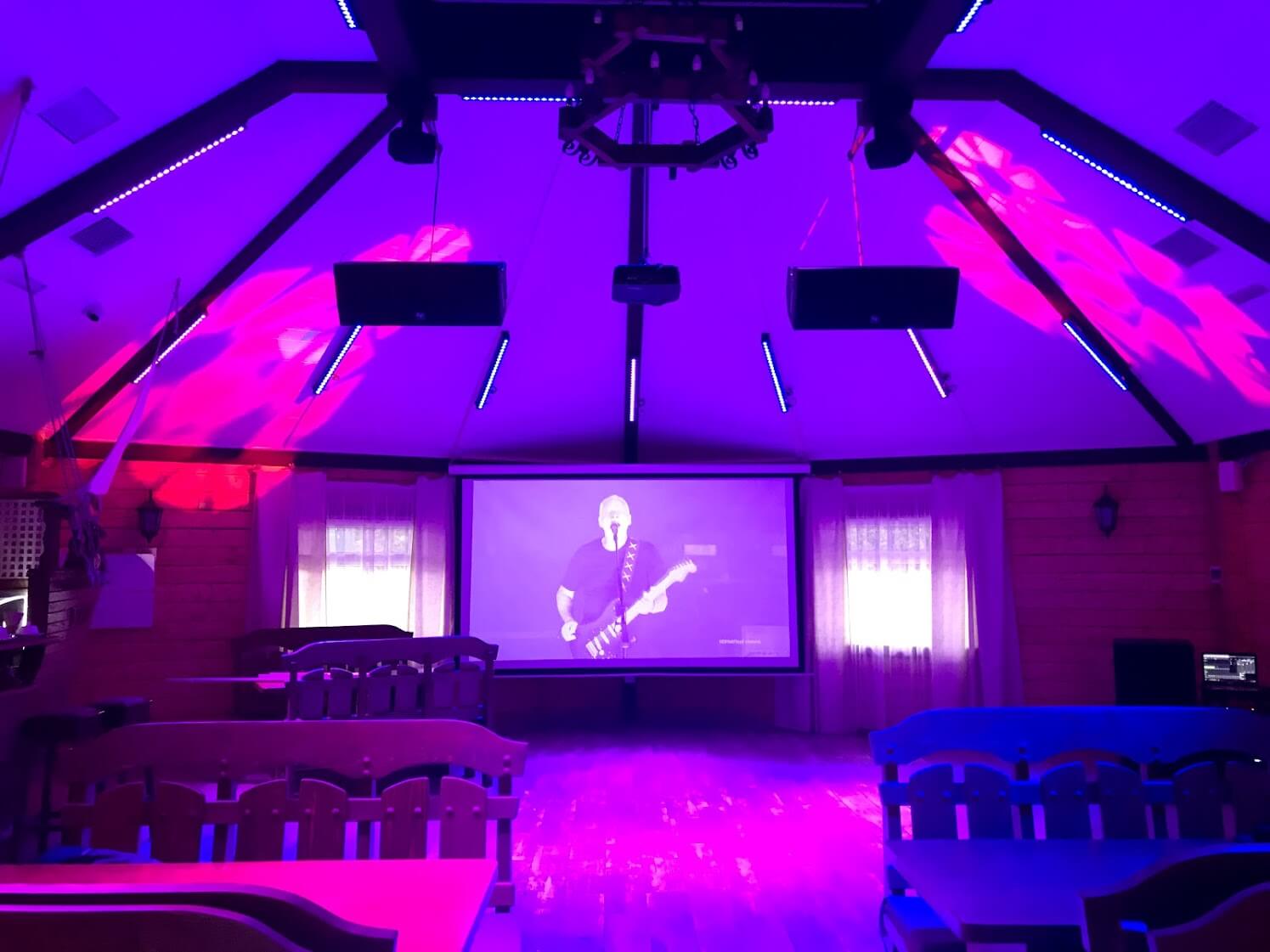

Як було зазначено вище, замовник поставив завдання забезпечити колірну заливку приміщення і створити динаміку на музичних виступах, однак світлові прилади не повинні візуально виділятися і змінювати вигляд приміщення. Простими словами, приміщення не має бути схожим на дискотеку. Ніяких ферм та інших конструкцій використовувати не можна. Тому було вирішено застосувати лінійні прилади Free Color LED Bar W243 і розташувати їх уздовж наявних конструктивних елементів стелі.

Для створення променевих ефектів і підсвічування стелі із застосуванням гобо-трафаретів, на каркасі стелі симетрично розмістили чотири обертові голови Halo LED Spot 150 MK2. Як фронтальні прилади сцени були використані LED прожектори Free Color P1810A.

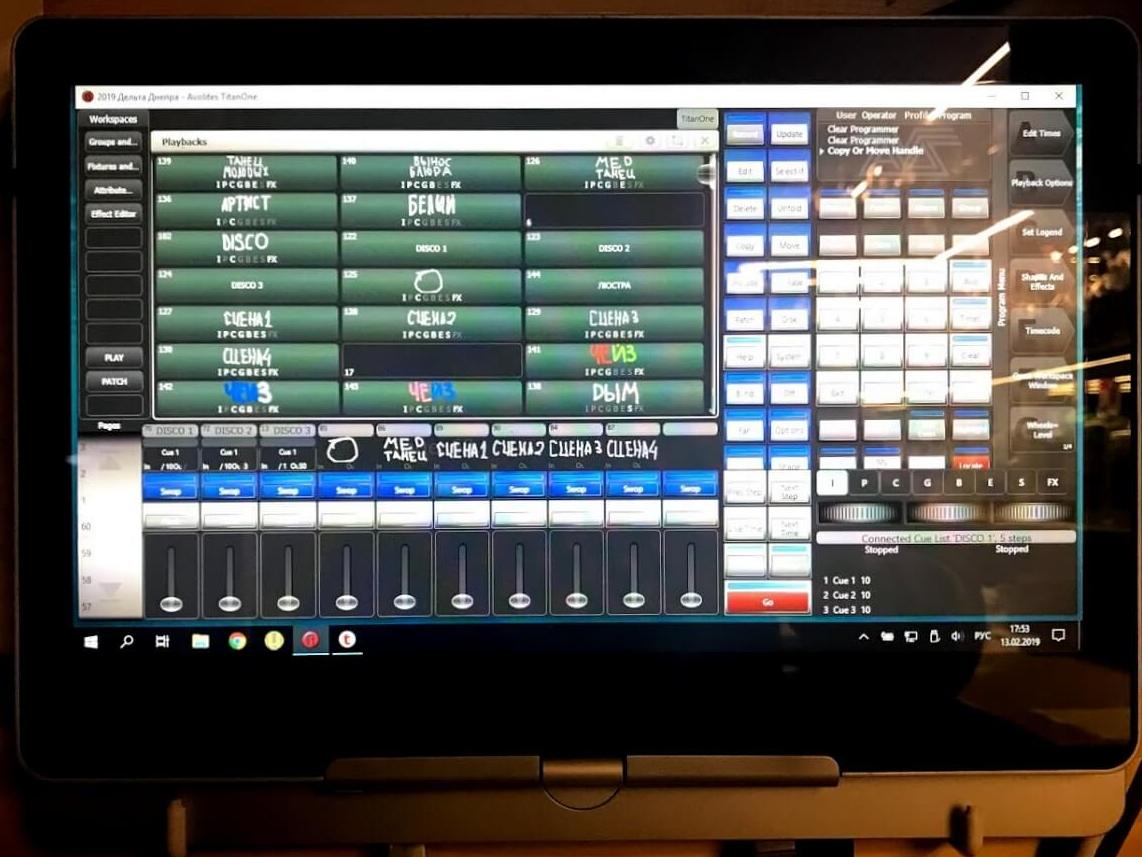

Управління світловими приладами здійснюється за допомогою USB DMX інтерфейсу Avolites Titan One. Цей DMX інтерфейс працює з ноутбуком - трансформером, із сенсорним екраном. Це дало змогу розмістити ноутбук на стіні, заощадивши робочий простір. На екран було виведено великі кнопки з програмами. Завдяки такому рішенню вибір світлових програм доступний навіть новачкові.

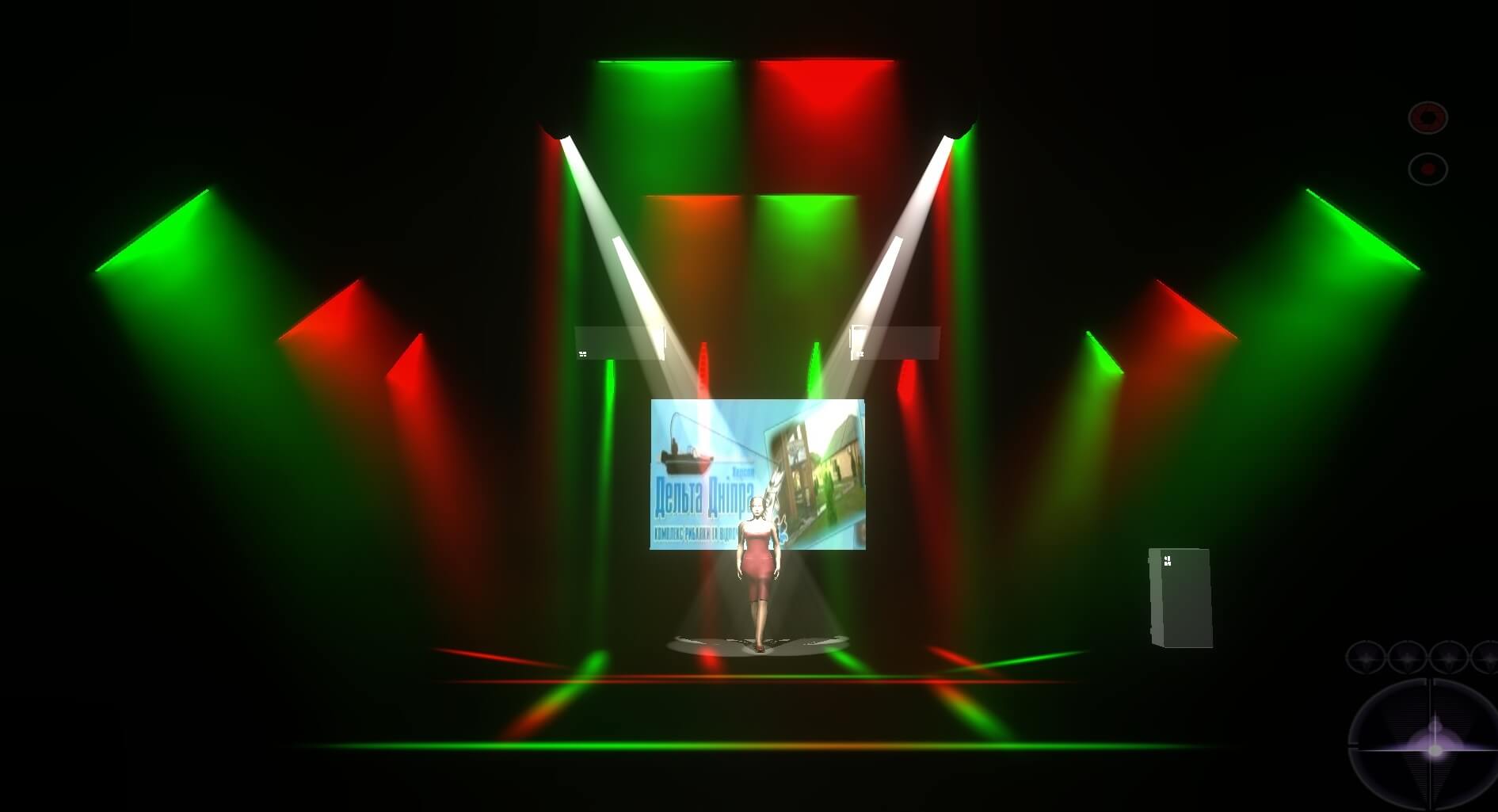

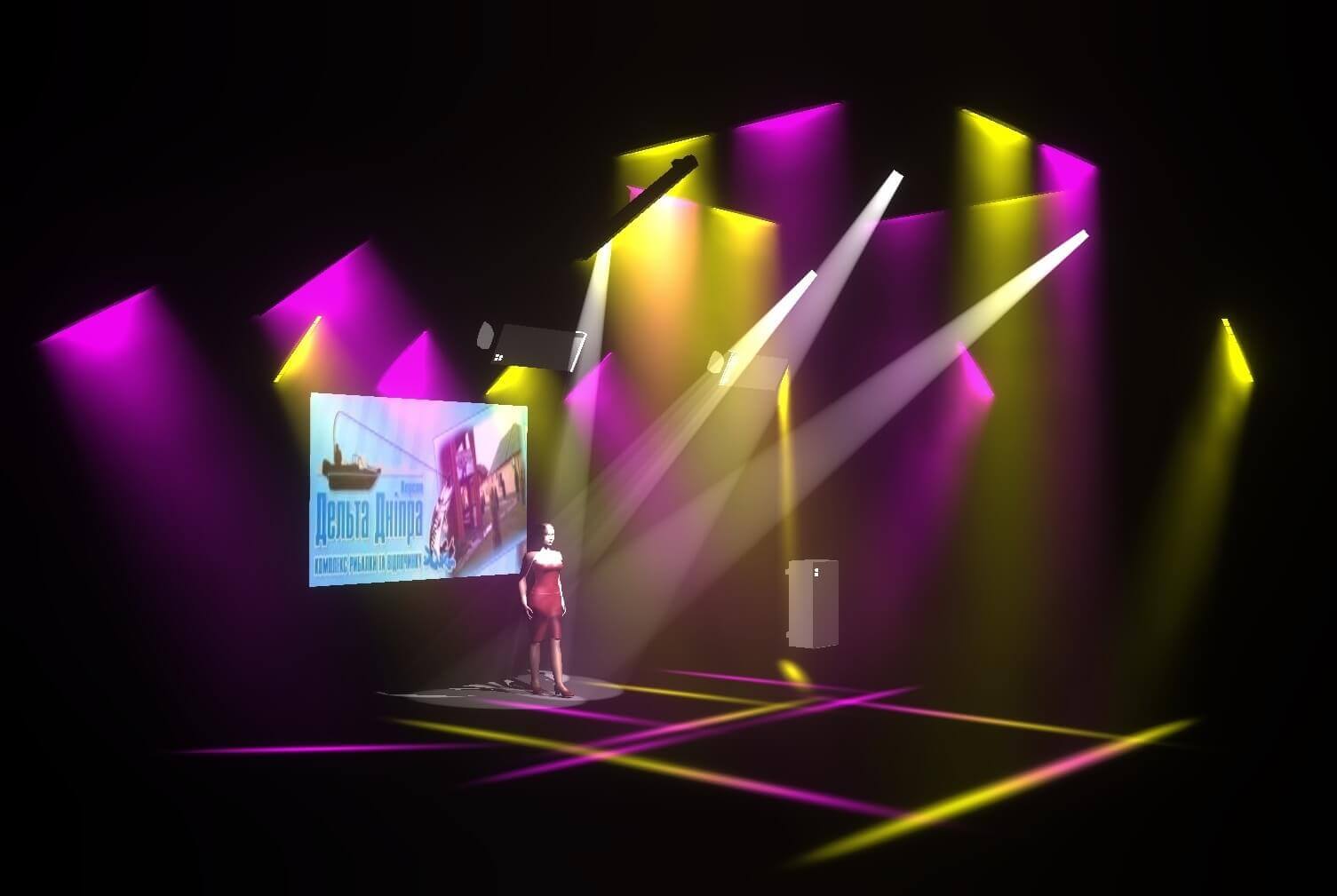

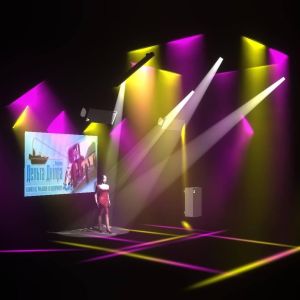

Додатково було реалізовано дистанційне керування світловими програмами за допомогою планшета на ОС Android. Для цього використовується додаток AvolitesTitan V10.1. Використання технологій Pixel Mapping дало можливість керувати кожним пікселем світлових приладів, створюючи незвичайні динамічні ефекти. Візуалізація приміщення була виконана із застосуванням програмного забезпечення Lightconverse Net.

5. Караоке система для ресторану

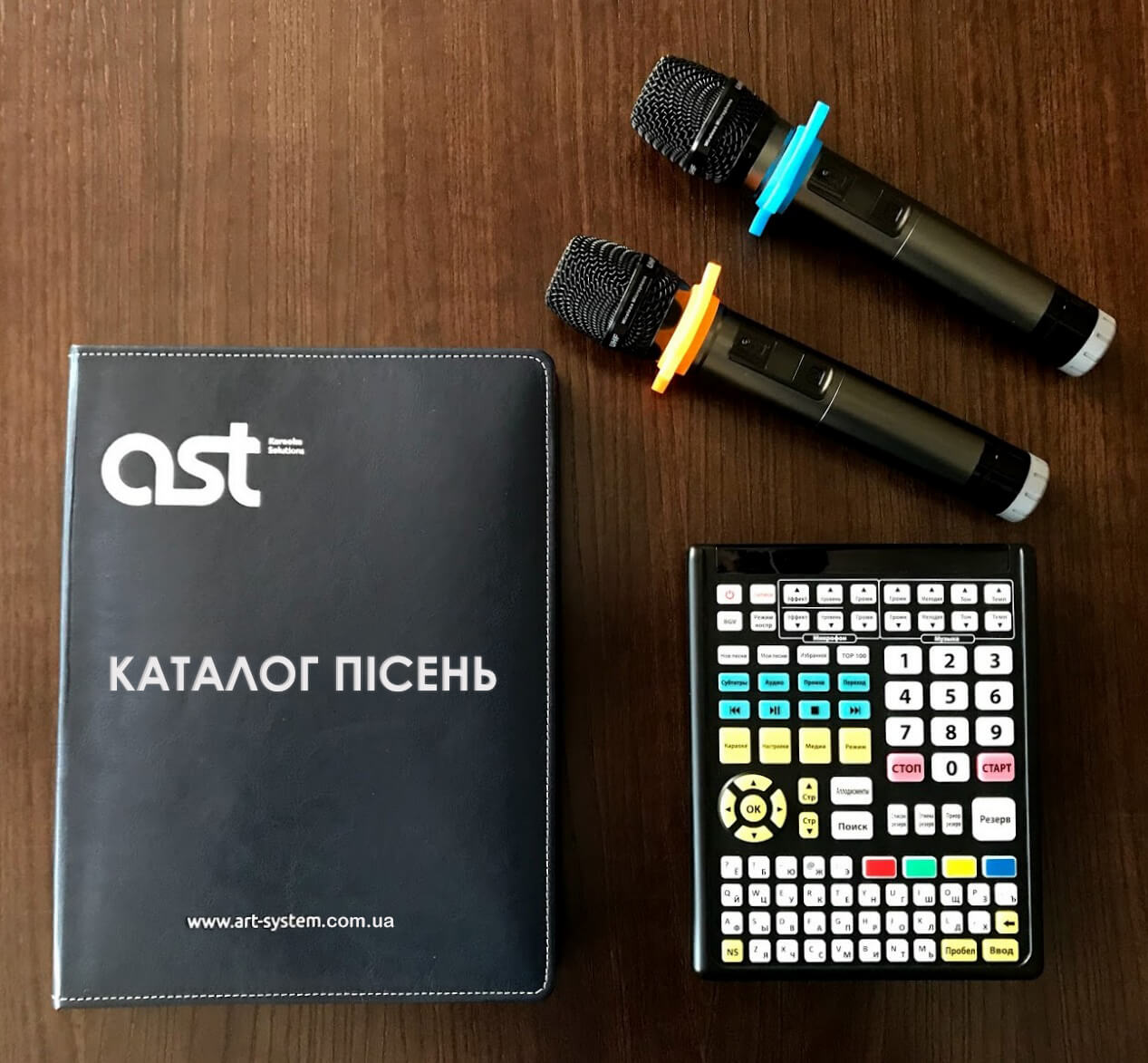

Караоке система, обрана для цього приміщення, може стати предметом гордості для будь-якого караоке-клубу. Це флагманська модель AST-250, яка має вражаючий набір функцій:

• каталог пісень містить понад 50 000 фонограм.
• доступні варіанти пісень у студійній якості, з професійними підспівуваннями і midi фонограми з мелодією для вокалу.
• новий процесор обробки сигналу.
• професійні аудіо роз'єми.
• вбудований голосовий процесор і параметричний еквалайзер.
• оновлення каталогу через інтернет.
• управління за допомогою ДК і планшета.
• система самостійного резервування пісень для клієнтів.
• українська мова інтерфейсу, пошук пісень українською, англійською та російською мовами.

6. Інтеграція аудіо та відео систем.

Однією з родзинок цього проєкту є застосування бездротових мовних технологій, що дають змогу транслювати будь-який відео- або аудіоконтент на екран через проєктор. Це дало змогу гранично просто забезпечити проведення семінарів, презентацій та інших заходів. Ноутбук або планшет підключається до системи через бездротову мережу, надаючи вам повну свободу пересування.

Операційна система і конфігурація ноутбука не мають значення. Ця технологія також дає змогу використовувати популярні online сервіси для показу на екрані найяскравіших музичних номерів. Додатково це дає змогу вільно розміщувати місце доповідача в приміщенні так, відповідно до конкретних завдань.

Інтеграцію нового та наявного комплекту обладнання реалізували за допомогою матричного мікшера ART MX624(6 входів і 2 виходи) і відео спліттера-підсилювача Lenkeng AVC442w (4 входи і 2 виходи).

7. Висновок.

Завдання, поставлене замовником, виконано. Устаткування змонтовано і налаштовано. Комплекс риболовлі та відпочинку "Дельта Дніпра" чекає на гостей і зустрічає сезон 2019 в оновленій якості. Реалізація даного об'єкта стала можливою, завдяки технічній підтримці дистриб'ютора Electro-Voice в Україні - компанії СанудХауз.

Колектив компанії М'юзік Профі дякує дирекції комплексу "Дельта Дніпра" за довіру, надану нам у здійсненні цього проекту, а також усім, хто брав участь у його реалізації. Це досвідчені монтажники, електрики, програмісти, художники, звукоінженери та адміністративний персонал. Ми сподіваємося, що відвідувачі гідно оцінять новий набір якостей цього заміського комплексу і стануть його постійними клієнтами. У добру путь, "Дельта Дніпра"!
