Dynacord TGX10 усилитель мощности

Усилители мощности Dynacord серии TGX оснащены модулями для подключения к цифровым аудиосетям Dante™, а также входами для AES и аналогового сигнала. В них установлены самые лучшие в индустрии блоки DSP с частотой 96 кГц и технологией FIR Drive. Благодаря комбинации самой низкой на сегодняшний день внутренней задержки и соотношению сигнал-шум на уровне 118 дБ, усилители этой серии предлагают своим пользователям беспрецедентный уровень качества звука.

Ключевые особенности:

• 4-канальный усилитель мощности со встроенным блоком DSP для концертного применения
• Удельная мощность до 10 кВт в корпусе 2RU
• Полностью интегрированный модуль DSP с частотой 96 кГц и технологией FIR Drive
• Технология OMNEO для идеальной интеграции в цифровые звуковые сети Dante и OCA
• Полноцветный графический сенсорный дисплей для управления без подключения к управляющему компьютеру

4-канальные усилители живого звука TGX от Dynacord являются одними из самых мощных на рынке и представляют собой вершину профессиональной аудиоэлектроники. Наряду с беспрецедентной плотностью мощности они предлагают фирменное качество звука Dynacord, повышенную надежность и энергоэффективность. Разработанные и изготовленные в Германии усилители TGX созданы в качестве наилучшего решения для усиления звука в крупных масштабах. Они воплощают в себе несколько запатентованных технологий усилителей, разработанных Dynacord engineering, одной из самых опытных научно-исследовательских команд в аудиоиндустрии. Усилители мощности Dynacord TGX оснащены сетевыми возможностями Dante ™, а также AES и аналоговыми входами. Каждый усилитель оснащен самым передовым в отрасли DSP 96 кГц с технологией FIR Drive.

Технические характеристики:

• Выходная мощность:
• Импеданс нагрузки: 2 Ома 2,7 Ома 4 Ома 8 Ома :
• Максимальная выходная мощность1все каналы работают: 2600 Вт 3000 Вт 2500 Вт 1250 Вт :
• Количество каналов: 4
• Максимальное напряжение на выходе: 150 В (пик.)
• Максимальный ток на выходе: 53 А (пик.)
• УСИЛИТЕЛЬ:
• Усиление по напряжению отн. 1 кГц: 32,0 дБ, диапазон регулировки 24-40 дБ :
• Чувствительность по входу отн. макс. выходного напряжения: 10,7 dBu (2,66 В), диапазон регулировки 2,7-18,7 dBu
• КНИ на 3 дБ ниже макс.., AES17, 1 кГц: < 0,05 %
• IMD-SMPTE, 60 Гц, 7 кГц: < 0,05 %
• DIM100, 3,15 кГц, 15 кГц: < 0,15 %
• Разделение каналов отн. 1 кГц, на 12 дБ ниже макс., 8 Ом: < -80 дБ
• АЧХ отн. 1 кГц, аналоговый вход на выходы на громкоговорители: 20 Гц – 20 кГц (±0,5 дБ)
• Коэффициент демпфирования 20 Гц - 200 Гц, 8 Ом: > 400
• Топология выходных каскадов: Class D, фиксированная частота :
• Соотношение сигнал/шум:
• A-взвешенная, аналоговый вход: 112 дБ
• A-взвешенная, цифровой вход: 115 дБ
• Выходной шум:
• A-взвешенная, аналоговый вход: < -70 dBu
• A-взвешенная, цифровой вход: < -73 dBu
• ВСТРОЕННЫЙ СИГНАЛЬНЫЙ ПРОЦЕССОР:
• Частота дискретизации: 48 кГц/96 кГц, синхронизация по OMNEO/Dante
• Задержка/внутренняя задержка сигнала:
• Аналоговый вход на выходы , 48 кГц/96 кГц: 0,70 мс/0,53 мс
• Вход AES3 на выходы , 48 кГц/96 кГц: 1,00 мс/0,66 мс
• Внутренняя задержка сети Dante: тип. 1,00 мс
• Обработка сигналов: 32/40 бит, плавающая точка
• Пользовательские эквалайзеры: 12 фильтров на канал, которые можно устанавливать как PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-
• Pass и Notch, 2 из них с дополнительными асимметричными фильтрами
• Пользовательские задержки: От 0 до 2000 мс на канал (единицы измерения
• Эквалайзеры массива: 5 фильтров на канал – PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass и All-Pass
• Задержка массива: От 0 до 500 мс на канал (единицы измерения
• Эквалайзер громкоговорителей: 10 фильтров на канал – PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, HiPass, Lo-Pass и All-Pass
• Кроссовер: Hi-Pass и Lo-Pass на канал, 6/12/18/24/30/36/42/48 дБ Бесселя/Баттерворта, 12/24/48 дБ Линквитца-Райли; выравнивающая задержка
• от 0 до 20 мс на канал
• FIR-фильтр для громкоговорителей: до 1025 тэпов, линейный фазовый фильтр, фазово-линейный кроссовер высокого порядка
• Лимитеры громкоговорителей: Упреждающий пиковый лимитер и RMS/TEMP-лимитер на канал
• Другие функции: Выбор источника аудио и микса, уровня сигнала, мьюта, полярности, синусоиды и генератора шума, индикаторы уровня сигнала,
• измерение импеданса и мониторинг нагрузки
• Память:
• Пресеты DSP: 1 заводской + 20 пользовательских
• Пресеты групп громкоговорителей: 30 настроек громкоговорителей
• Контроль и резервирование источника сигнала: AES3 Lock и контроль за сетями OMNEO/Dante, переключение на альтернативные источники сигнала

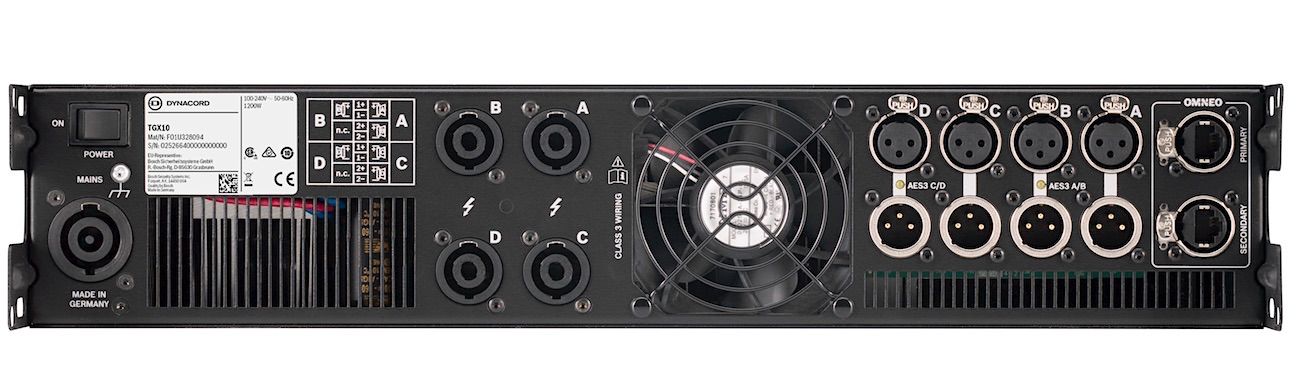

• КОММУТАЦИЯ:
• Аналоговые аудио входы/сквозные подключения: :
• Тип: 4 x 3-контактных гнезда XLR мама/папа
• Макс. уровень на входе: +24 dBu
• Входной импеданс, активный симметричный сигнал: 20 кОм
• Контрольный уровень равный уровню цифрового входа: +21 dBu для 0 dBFS
• Цифровые аудио входы/сквозные подключения: :
• Тип: 2 x 3-контактных XLR (альтернативное применение аналогового входа/сквозного подключения)
• Формат: AES3 (AES/EBU)
• Частота дискретизация на входе: От 32 до 192 кГц, внутренний конвертер частоты дискретизации
• Гнездо сквозного подключения: С активной буферизацией, прямой обход если устройство выключено
• Сеть:
• Тип: 2 x Neutrik etherCON/RJ45, резервирование ПЕРВИЧНОЕ/ВТОРИЧНОЕ
• Формат: 1000base-T/100base-TX, встроенный переключатель
• Сетевые аудио входы: 8 каналов, 48/96 кГц, формат OMNEO/Dante
• Сетевые аудио выходы (мониторные): 2 канала, 48/96 кГц, формат OMNEO/Dante
• Сервисный порт на фронтальной панели: 1 x USB Type A
• Гнездо питания: 1 x Neutrik powerCON-HC
• Выходы на АС: 4 x NL4
• Общие параметры:

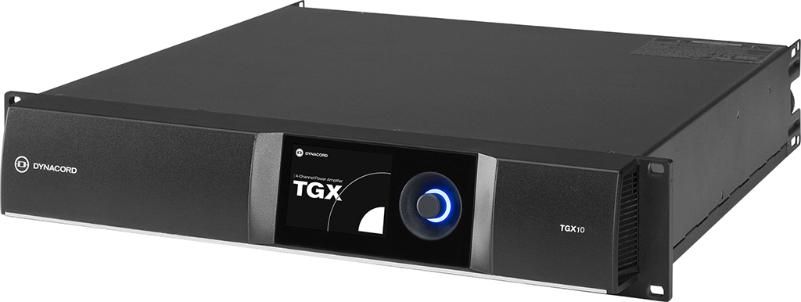

• Пользовательский интерфейс:
• Дисплей: 320 x 240 пикселей, цветной TFT, 3,5"
• Индикаторы на передней панели: Полноцветное светодиодное кольцо под энкодером
• Органы управления на передней панели: Энкодер, емкостной сенсорный дисплей
• Индикаторы на задней панели: 2 индикатора (работа входа AES3, поиск усилителя)
• Органы управления на задней панели: Выключатель питания
• Параметры питания: 100 В - 240 В, 50 Гц - 60 Гц
• Коммутируемая мощность:
• Номинальная мощность: 1200 Вт
• 1/8 макс. выходной мощности на 4 Ома: 1765 Вт
• Холостой режим (входной сигнал отсутствует): 80 Вт
• Режим ожидания: < 18 Вт
• Топология блока питания: Импульсный блок питания с цифровым управлением коррекцией коэффициента мощности
• Схемы защиты: Лимитеры, защита от перегрева, поражения постоянным током, ВЧ-сигналом, КЗ, противо-ЭДС, лимитеры пиковых токов,
• ограничитель пускового тока, задержка включения, защита цепи питания, защита от слишком высокого/низкого напряжения
• Охлаждение: Фронт-тыл, управляемые вентиляторы
• Температура окружающей среды: от +5 °C до +40 °C
• Класс защиты IEC: Class I (с заземлением)
• Электромагнитная среда: E1, E2, E3
• Цвет: Черный
• Габаритные размеры (Ш x В x Г), мм: 483 x 88,1 x 514,2
• Масса: 15,0 кг
• Масса брутто: 17,2 кг
