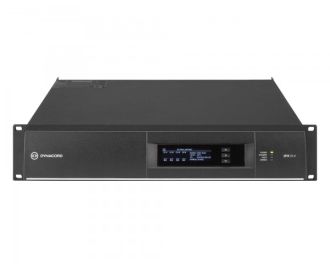

Усилитель мощности DYNACORD IPX10:4

Многоканальные усилители Dynacord серии IPX устанавливают новый беспрецедентный стандарт в звукоусилении в средне- и крупноформатных инсталляциях. Наши новые усилители мощности предлагают практически безграничную мощность при сохранении безупречного первозданного качества звука. Благодаря применению IP архитектуры OMNEO многоканальные усилители мощности серии IPX имеют в базовой комплектации модули Dante и OCA. В них применено несколько оригинальных технологических решений Dynacord, разработанных одной из самых опытных команд инженеров в области про-аудио.

Ключевые особенности:

• Многоканальный усилитель 4 x 2.500 Вт со встроенным блоком DSP и блоком питания с цифровой коррекцией коэффициента мощности
• Полностью интегрированный модуль DSP с частотой дискретизации 96 кГц и технологией FIR Drive
• Интеграция в сети Dante и OCA посредством возможностей резервирования OMNEO
• Работа в режимах параллель, мост и параллель-мост с трансляционными линиями 70/100 В и низкоимпедансной нагрузкой
• Энергоэффективная технология питания Eco Rail позволяет значительно сократить эксплуатационные расходы

Усилители мощности серии IPX могут применяться в самых разнообразных инсталляциях с высокими требованиями к качеству звука, таких как концертные залы, художественные центры, театры, религиозные учреждения, а также инсталляции с системами распределенного звука на стадионах и развлекательных центрах.

Разработанная инженерами Dynacord новая технология Eco Rail помогает снизить общее энергопотребление до 50%, что в свою очередь позволяет снизить нагрузку на окружающую среду и сократить эксплуатационные расходы при сохранении высокого качества звука и безопасности работы при любых условиях.

Технические характеристики:

• ВЫХОДНАЯ МОЩНОСТЬ:
• Низкоимпедансный режим: Импеданс нагрузки 2 Ома / 2,7 Ома / 4 Ома / 8 Ом
• Максимальная выходная мощность1
• Нормальный режим, работают все каналы: 2600 Вт / 3000 Вт / 2500 Вт / 1250 Вт
• Режим мост: - / - / 5200 Вт / 5000 Вт
• Параллельный режим: 5000 Вт / 4000 Вт / 2500 Вт / 1250 Вт
• Режим параллель-мост: 10400 Вт / 12000 Вт / 10000 Вт / 5000 Вт
• Режим Direct Drive:
• Номинальное напряжение: 70 В / 100 В / 140 В2 / 200 В2
• Максимальная выходная мощность1: 2500 Вт / 2500 Вт / 5000 Вт / 5000 Вт
• Количество выходов усилителя: 4
• Максимальное выходное напряжение на канал, нормальный режим: 150 В (пик.)
• Максимальное выходное напряжение на канал, нормальный режим: 53 А (пик.)
• УСИЛИТЕЛЬ:
• Усиление по напряжению:
• Низкоомный режим на 1 кГц: 32,0 дБ, диапазон регулировки 20,0-44,0 дБ
• Режим Direct Drive: 33,2/36,2/39,2/42,2 дБ для линий 70/100/140/200 В
• Чувствительность входа: :
• Низкоомный режим, макс. выходное напряжение: 10,7 dBu (2,66 В), диапазон регулировки -1,3-22,7 dBu
• Режим Direct Drive: 6 dBu (1,55 В), фиксированный
• КНИ на 3 дБ ниже макс., AES17, 1 кГц: < 0,05 %
• DIM 100 3,15 КгЦ, 15 КгЦ: < 0,15 %
• IMD-SMPTE, 60 Гц, 7 кГц: < 0,05 %
• Разделение каналов отн. 1 кГц, на 12 дБ ниже макс., 8 Ом: < -80 дБ
• АЧХ отн. 1 кГц, аналоговый вход на выходы на громкоговорители: 20 Гц – 20 кГц (±0,5 дБ)
• Коэффициент демпфирования 20 Гц - 200 Гц, 8 Ом: > 400
• Топология выходных каскадов: Class D, фиксированная частота
• Соотношение сигнал/шум усилителя:
• A-взвешенная, аналоговый вход: 112 дБ
• A-взвешенная, цифровой вход: 115 дБ
• Выходной шум:
• A-взвешенная, аналоговый вход: < -70 dBu
• A-взвешенная, цифровой вход: < -73 dBu
• КОММУТАЦИЯ:
• Аналоговые аудио входы/сквозные подключения:
• Тип: 2 x 6-контактных гнезда Euroblock, папа
• Макс. уровень на входе: +21 dBu
• Входной импеданс, активный симметричный сигнал: 20 кОм
• Контрольный уровень равный уровню цифрового входа: +21 dBu для 0 dBFS
• Выходы на АС: 1 x 8-контактное гнездо Euroblock, папа
• ОБЩИЕ ПАРАМЕТРЫ:
• Коммутируемая мощность:
• Расчетная коммутируемая мощность (см. таблицу тепловыделения): 1200 Вт
• 1/8 макс. выходной мощности на 4 Ома: 1765 Вт
• Холостой режим (входной сигнал отсутствует): 80 Вт
• Режим ожидания: < 16 Вт
• Габаритные размеры (Ш x В x Г), мм: 483 x 88,1 x 514,2
• Масса: 15,0 кг
• Масса брутто: 17,2 кг
• ВСТРОЕННЫЙ СИГНАЛЬНЫЙ ПРОЦЕССОР: :
• Частота дискретизации: 48 кГц/96 кГц, синхронизация по OMNEO/Dante
• Аналоговый вход задержки сигнала/внутренней задержки на выходы АС, 48 кГц/96 кГц: 0,70 мс/0,53 мс
• Внутренняя задержка сети Dante: тип. 1,00 мс
• Обработка сигналов:
• Пользовательские эквалайзеры: 12 фильтров на канал, которые можно устанавливать как PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-
• Pass и Notch, два из них с дополнительными асимметричными фильтрами
• Пользовательские задержки: От 0 до 2000 мс на канал (единицы измерения
• Эквалайзеры для массивов: 5 фильтров на канал – PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass и All-Pass
• Задержка массива: От 0 до 500 мс на канал (единицы измерения
• Эквалайзер громкоговорителей: 10 фильтров на канал – PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, HiPass, Lo-Pass и All-Pass
• Кроссовер: Hi-Pass и Lo-Pass на канал, 6/12/18/24/30/36/42/48 дБ Бесселя/Баттерворта, 12/24/48 дБ Линквитца-Райли; выравнивающая задержка
• от 0 до 20 мс на канал
• FIR-фильтр для громкоговорителей: до 1025 тэпов, линейный фазовый фильтр, фазово-линейный кроссовер высокого порядка
• Лимитеры громкоговорителей: Упреждающий пиковый лимитер и RMS/TEMP-лимитер на канал
• Другие функции: Выбор источника аудио и микса, уровня сигнала, мьюта, полярности, синусоиды и генератора шума, индикаторы уровня сигнала,
• измерение импеданса и мониторинг нагрузки
• Память:
• Пресеты DSP: 1 заводской + 20 пользовательских
• Пресеты групп громкоговорителей: 30 настроек громкоговорителей
• Контроль и резервирование источника сигнала: Контроль пилотного сигнала на аналоговых и OMNEO/Dante входах, переключение на
• альтернативные источники сигнала
• КОММУТАЦИЯ:
• Сеть:
• Тип: 2 x Neutrik etherCON/RJ45, резервирование ПЕРВИЧНОЕ/ВТОРИЧНОЕ
• Общие параметры: 1000base-T/100base-TX, встроенный переключатель
• Сетевые аудио входы: 8 каналов, 48/96 кГц, формат OMNEO/Dante
• Сетевые аудио выходы (мониторные): 2 канала, 48/96 кГц, формат OMNEO/Dante
• Гнездо питания: 1 x Neutrik powerCON-HC
• Порт управления: GPIO
• Тип: 1 x 8-контактных гнезда Euroblock, папа
• Порты и режимы работы: 3 порта GPIO с выбором режима аналоговый вход / цифровой вход / цифровой выход
• Аналоговый режим входа: 0 В – +13 В, входное сопротивление 40 кОм
• Предельные рабочие параметры цифрового входа: ВКЛ.
• Цифровые выходы: ВКЛ.
• Выход опорного напряжения: +10 В, макс. 200 мА, контролируемый, с защитой от КЗ
• Контакт READY/FAULT: Реле с гальванической развязкой, макс. 30 VDC/500 mADC
• ОБЩИЕ ПАРАМЕТРЫ:
• Пользовательский интерфейс:
• Дисплей: Ч/б, OLED 256 x 64 пикс.

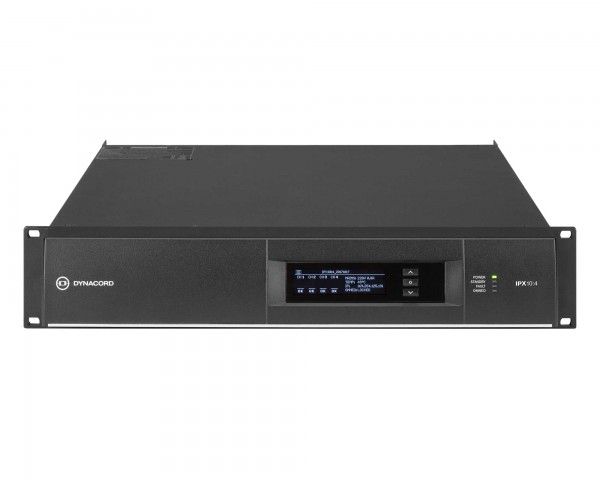

• Индикаторы на передней панели: 4 x индикатора статуса (POWER, STANDBY, FAULT, OMNEO)
• Органы управления на передней панели: 3 кнопки (UP, ENTER, DOWN)

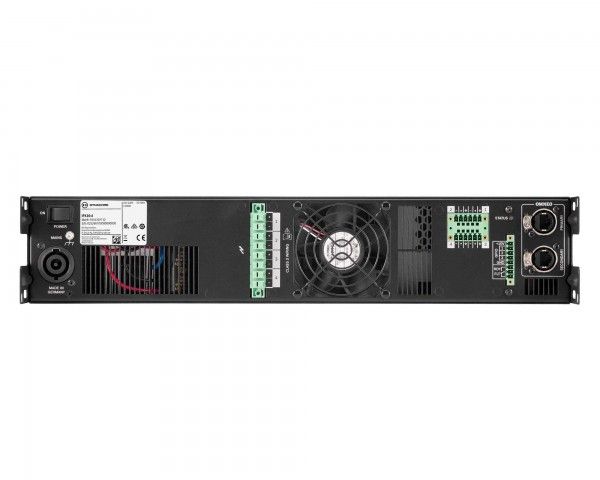

• Индикаторы на задней панели: 1 x индикатор статуса (STATUS)
• Органы управления на задней панели: Выключатель питания
• Параметры питания: 100 В - 240 В, 50 Гц - 60 Гц
• Топология блока питания: Импульсный блок питания с цифровым управлением коррекцией коэффициента мощности
• Схемы защиты: Лимитеры, защита от перегрева, поражения постоянным током, ВЧ-сигналом, КЗ, противо-ЭДС, лимитеры пиковых токов,
• ограничитель пускового тока, задержка включения, защита цепи питания, защита от слишком высокого/низкого напряжения
• Охлаждение: Фронт-тыл, управляемые вентиляторы
• Температура окружающей среды: от +5 °C до +40 °C
• Класс защиты IEC: Class I (с заземлением)
• Электромагнитная среда: E1, E2, E3
• Цвет: Черный
