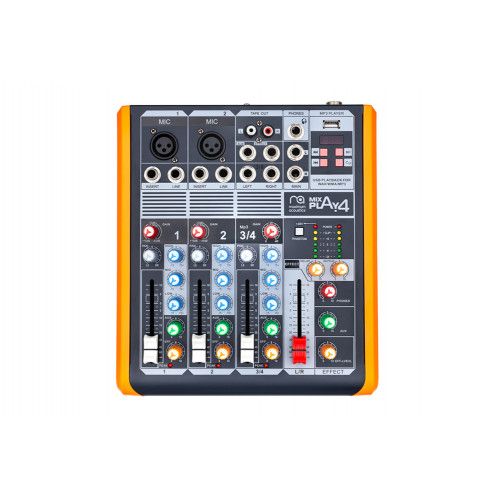

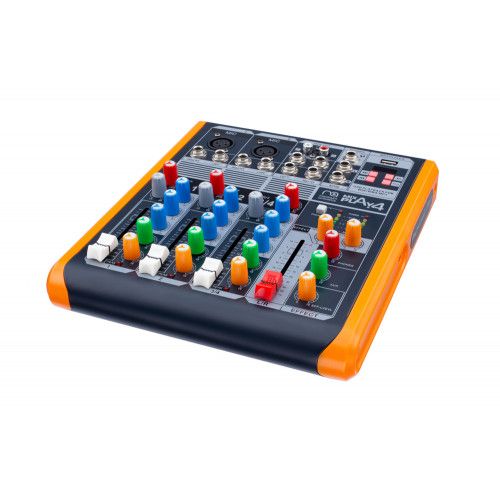

Maximum Acoustics Mixaplay.4 Мікшерний пульт

Мікшерний пульт Mixaplay.4 - це електронний музично-акустичний пристрій, який має широкі сервісні можливості - еквалайзер, 4 канальний попередній підсилювач, канал ефектів, реверберацію, затримку, монітор, панораму, повернення, вставки тощо. - і дає змогу музикантові поєднувати (мікшувати) різні акустичні властивості звуку музичних інструментів у широкі комбінації. Maximum Acoustics Mixaplay.4 обладнаний MP3-плеєром і входом для USB пристроїв.

MIC
Електронні мікрофонні входи для підключення стандартного Male-XLR. Ви можете використовувати максимум 12-60 дБ відповідно до рівня сигналу за допомогою регулятора GAIN
INSERT
Використовується для Tip=Мікрофонний вихідний сигнал, Ring=Вхідний сигнал
LINE IN
Кожен моно-вхід оснащений балансним лінійним входом з роз'ємом 1/4". Небалансні пристрої (моно-конектори) можуть також підключатися до цих роз'ємів.
Пам'ятайте, що Ви не можете користуватися одночасно мікрофонним і лінійним входом каналу. Використовуйте їх по черзі!
HIGH
Управління діапазоном високих частот сигналу (+/- 15 дБ). Коли регулятор перебуває в центральному положенні (нульова точка), звуковий тон залишається незмінним
GAIN
Регулює попереднє посилення сигналу з мікрофонних (1) і лінійних (2) входів, забезпечуючи максимальну продуктивність контуру каналу. Для добре збалансованого рівня посилення встановіть регулятор гучності на половину, далі налаштовуйте рівень GAIN до моменту, поки індикатор PEAK спрацьовуватиме тільки на пікових рівнях сигналу.
PAN
Регулятор панорами стерео сигналу
MID
Управління діапазоном середніх частот сигналу (+/- 15 дБ). Коли регулятор перебуває в центральному положенні (нульова точка), звуковий тон залишається незмінним
LOW
Управління діапазоном низьких частот сигналу (+/- 15 дБ). Коли регулятор перебуває в центральному положенні (нульова точка), звуковий тон залишається незмінним
CHANNEL FADER
Це функція регулювання гучності вхідного сигналу кожного каналу і регулювання загальної гучності виходу головним фейдером. Робоче положення знаходиться на позначці "0", забезпечуючи додаткове посилення до 4 дБ вище цієї точки, якщо потрібно
AUX
Забезпечує PFL реверберацію a6o підключення до іншого відповідного обладнання
EFF
Регулятор ефектів
PEAK
Індикатор пікового рівня
AUX SEND
Небалансні роз'єми для виведення сигналу на посилення або моніторинг. Рівень вихідного сигналу керується регуляторами AUX
TAPE OUT
Цей роз'єм можна використовувати для запису змішаного сигналу
EFFECTS SEND
Цей роз'єм використовується для надсилання сигналу на панель ефектів
MAIN OUTPUT JACK
Ці 1/4" TRS-роз'єми дають змогу вивести готовий зведений аудіосигнал на головний підсилювач
HEADPHONE JACK
За допомогою цього роз'єму Ви можете підключити навушники для моніторингу сигналу
USB-PLAYER
Створений для програвання музики
LEFT/RIGHT
Стереоканал оснащений двома балансними лінійними входами з роз'ємами 1/4" для лівого і правого каналу. Обидва роз'єми підходять для підключення як балансних, так і небалансних кабелів
PHANTOM POWER SWITCH
Перемикач фантомного живлення 48 В
OUTPUTS LEVEL INDICATOR
Цей індикатор показує рівень вихідного сигналу лівого і правого каналів під час роботи
DELAY
Регулятор для налаштування часового інтервалу між повторами ECHO. Середня позиція "5" може бути найбільш ефективною
REPEAT
Регулятор для налаштування частоти повторення ефекту ECHO. Оскільки занадто велике повторення ECHO може призвести до виття, будь ласка, налаштуйте частоту правильно
HEADPHONE VOLUME
Цей регулятор дає змогу налаштувати гучність виходу для навушників
AUX SEND
Якщо Ви використовуєте панель STEREO, Ви можете регулювати гучність усіх зовнішніх ефектів
EFFECTS SEND
Цей регулятор дає змогу налаштувати гучність ECHO під час надсилання сигналу ECHO на роз'єм SEND
OUTPUT GAIN FADER
Це майстер-фейдер для регулювання загальної гучності сигналу (left/right), що виводиться на MAIN OUTPUT (16)

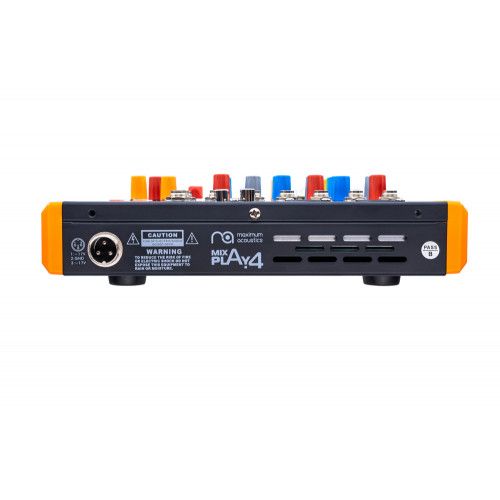

POWER CONNECTION
Роз'єм для підключення адаптера живлення до мікшерного пульта. Використовуйте тільки оригінальний адаптер живлення, що постачається разом із мікшерним пультом.

Характеристики

• Кількість каналів: 4
• MP3-плеєр: Є
• Мікрофонний вхід
• Тип: XLR, балансний
• Частотна характеристика: 10 Гц - 60 кГц
• Діапазон посилення: +12 - +60 дБ
• Максимальний вхідний рівень: +15 дБ
• Співвідношення сигнал-шум: -90 дБ А-зважений
• Імпеданс: ~ 4,8 кОм балансний
• Лінійний вхід
• Тип: 1/4" TRS роз'єм, балансний
• Імпеданс: ~ 20 кОм балансний, ~ 10 кОм небалансний
• Діапазон посилення: 10 - 40 дБ
• Максимальний вхідний рівень: +22 дБ
• Еквалайзер
• High: 12 кГц +15 дБ
• Mid: 2,5 кГц +15 дБ
• Low: 60 кГц +15 дБ
• Стерео входи
• Тип: 1/4" TRS роз'єм, балансний
• Імпеданс: ~ 20 кОм балансний, ~ 10 кОм небалансний
• Максимальний вхідний рівень: +22 дБ
• MAIN OUT
• Максимальний вихідний рівень: +18 дБ
• TAPE OUT
• Тип: RCA роз'єм, небалансний
• Імпеданс: ~1 кОм
• Максимальний вихідний рівень: +18 дБ
• Навушники
• Тип: 1/4" TRS роз'єм
• Максимальний вихідний рівень: +18 дБ / 150 Ом (316 мВ)
• Спотворення (THD+N): 0,08% А-зважений
• Споживана потужність: 18 Вт
