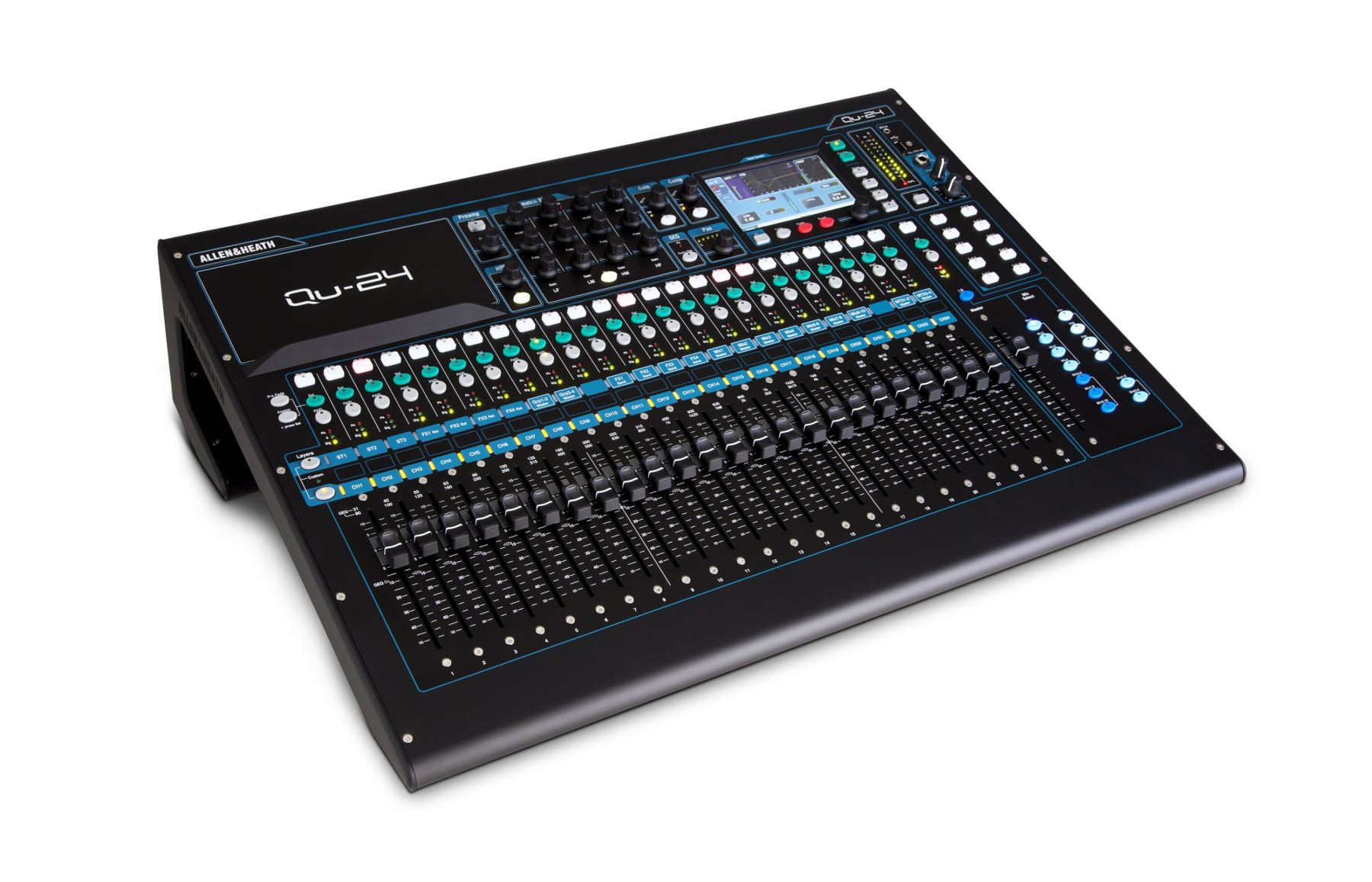

Allen Heath QU-24 Микшерный пульт

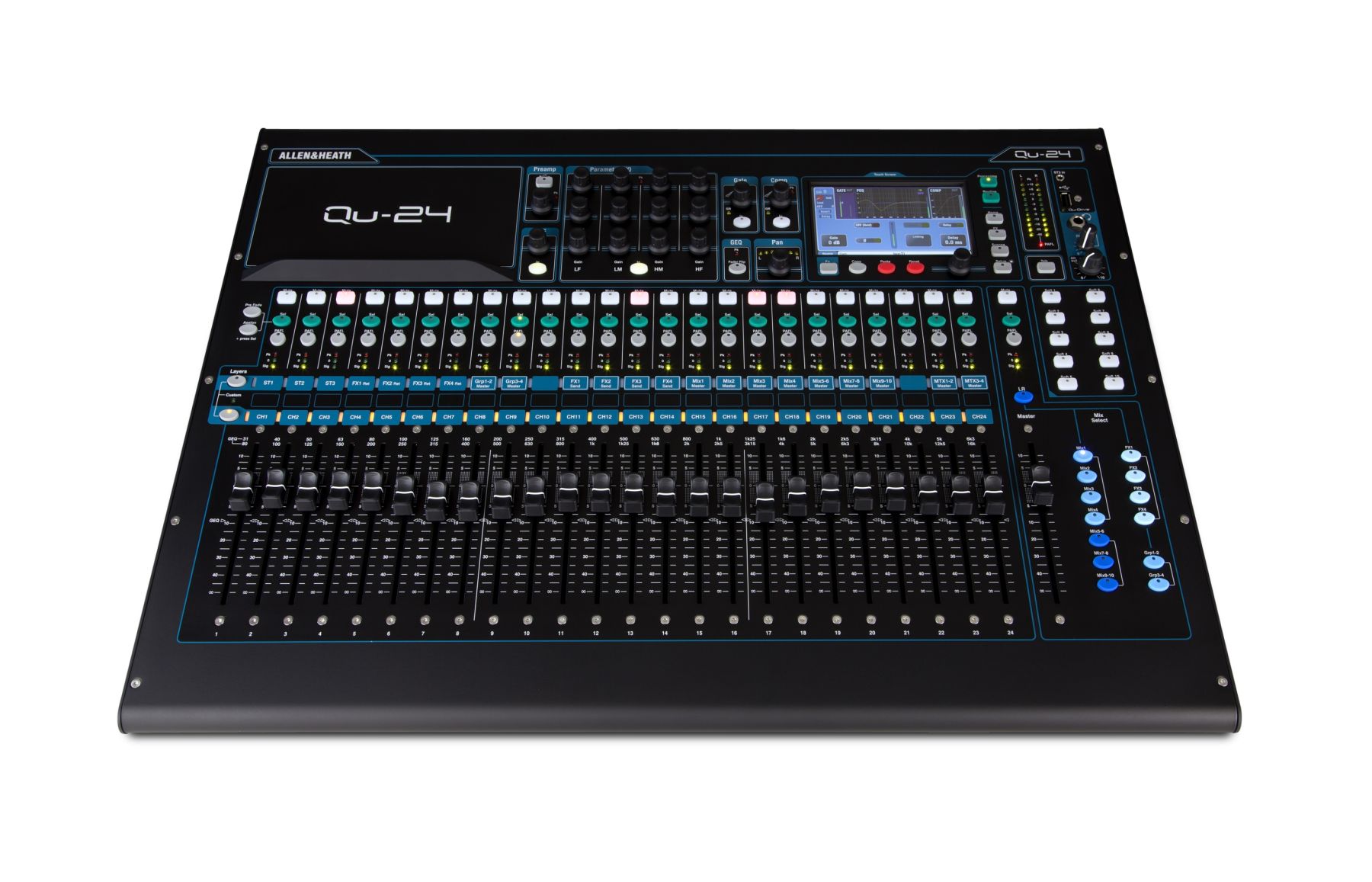

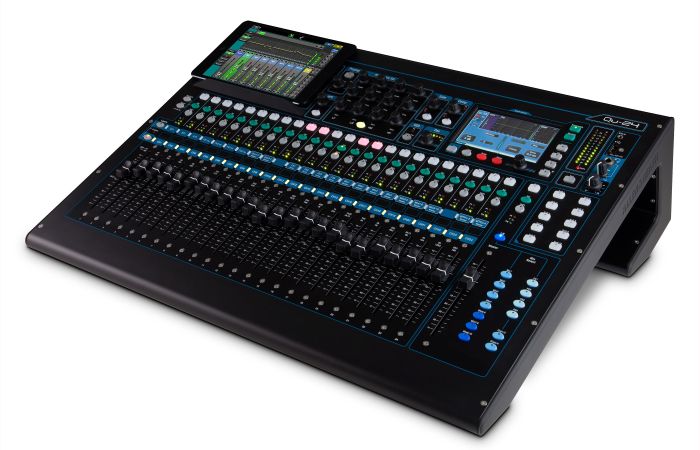

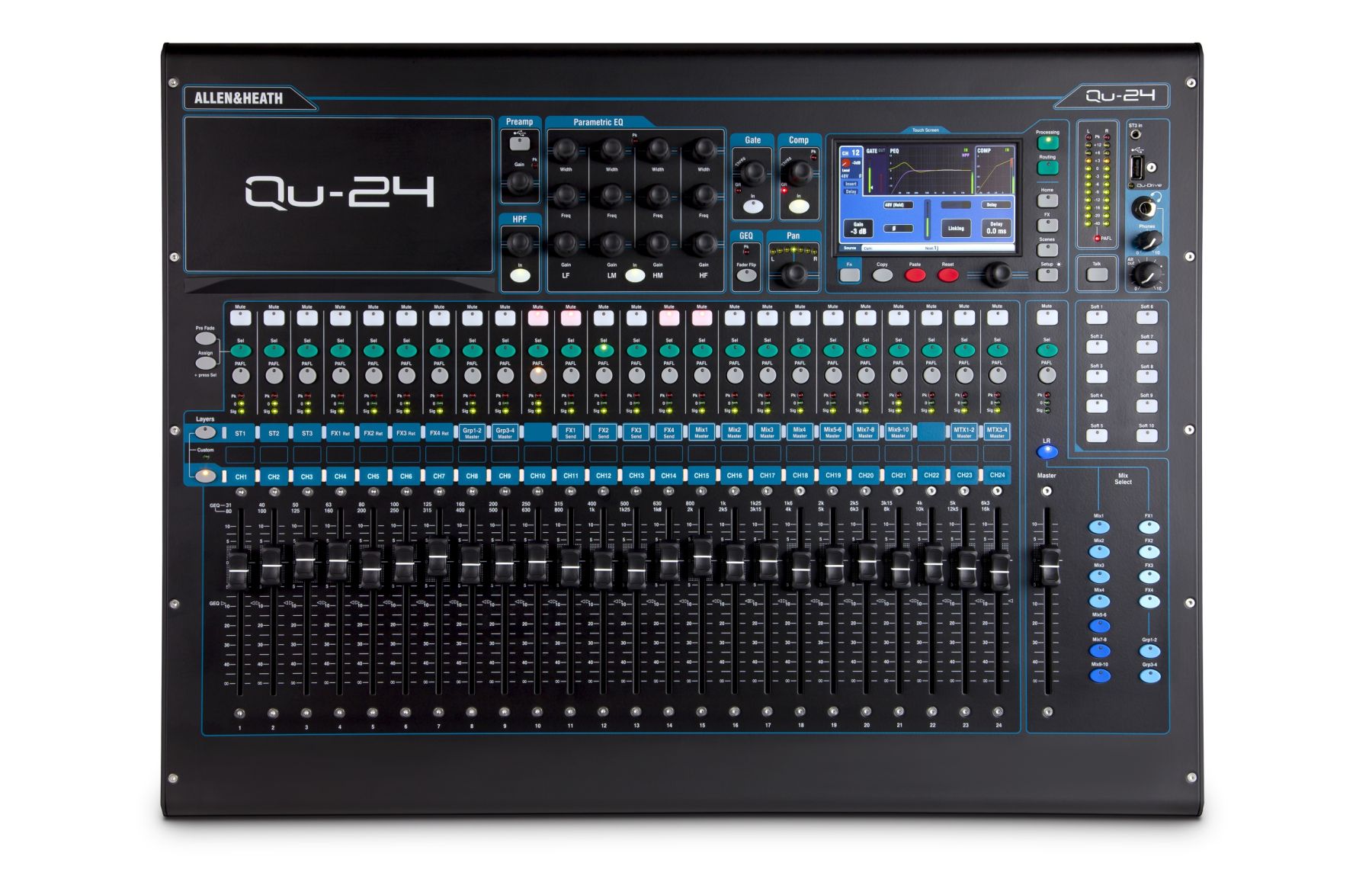

Allen Heath Qu-24
Оснащенный чувствительным сенсорным дисплеем, 25 моторизованными фейдерами и превосходными предусилителями AnalogiQ TM, Qu-24 являет собой бескомпромиссное сочетание простоты использования, функциональности и высокого качество звука на выходе. Производство по технологиям и подобию выдающегося интерфейса, используемого в больших концертных пультах серий GLD и iLive, сделало цифровое микширование на Qu серии Allen & Heath еще более доступным чем когда бы то ни было.

ANALOGIQ предусилители
Allen Heath Qu-24 оснащен шестнадцатью предварительными усилителями, сделанными по технологии AnalogiQ с полным сбросом и возможностью вызова всех уровней, отличающимся широким диапазоном настроек и шагом регулировки чувствительности 1dB. Он тесно связан с DSP для оптимальной настройки чувствительности и прозрачности звучания. Аналоговый сигнал преобразуется в цифру высококачественными 24bit конвертерами с низким показателем задержки, которые в точности соответствуют выходным цифро-аналоговым преобразователям 24bit на выходных линиях. Технология AnalogiQTM усовершенствовалась на протяжении многих месяцев для достижения высшей прозрачности, минимальных искажений, и обладает очень низким уровнем собственных шумов, обеспечивая теплое, музыкальное звучание, которого так не хватает цифровым консолям.

Опыт микширования на Qu-24
Иметь большую мощность для обработки и продвинутый функционал это безусловно хорошо, но это ничего не значит в случае если вы не имеете доступа к управлению теми функциями, которые вам необходимы как воздух. Однажды начав работать с Qu-24 вы поймете, что годы разработок потраченные на изготовление эргономичных устройств и огромный опыт работы с микшерными пультами, который имеет наша команда разработчиков, позволили создать простой, и удобный рабочий интерфейс. Это не просто воссоздание вида аналогового устройства, речь идет о создании нового интерфейса, который позволит легко работать на микшерах опытным пользователям аналоговых моделей и начинающим звукорежиссерам, а так же получить все преимущества работы на цифровых консолях.

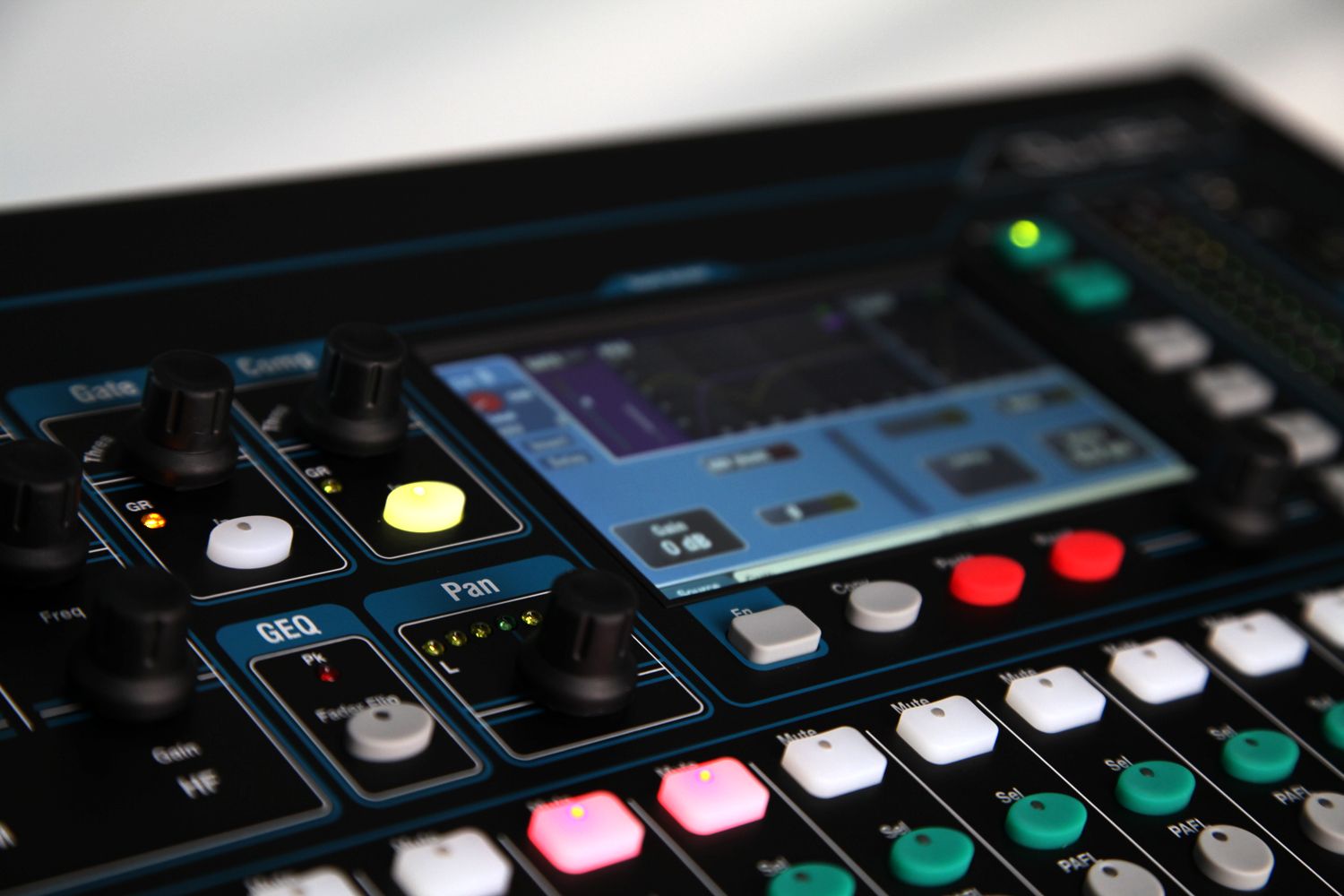

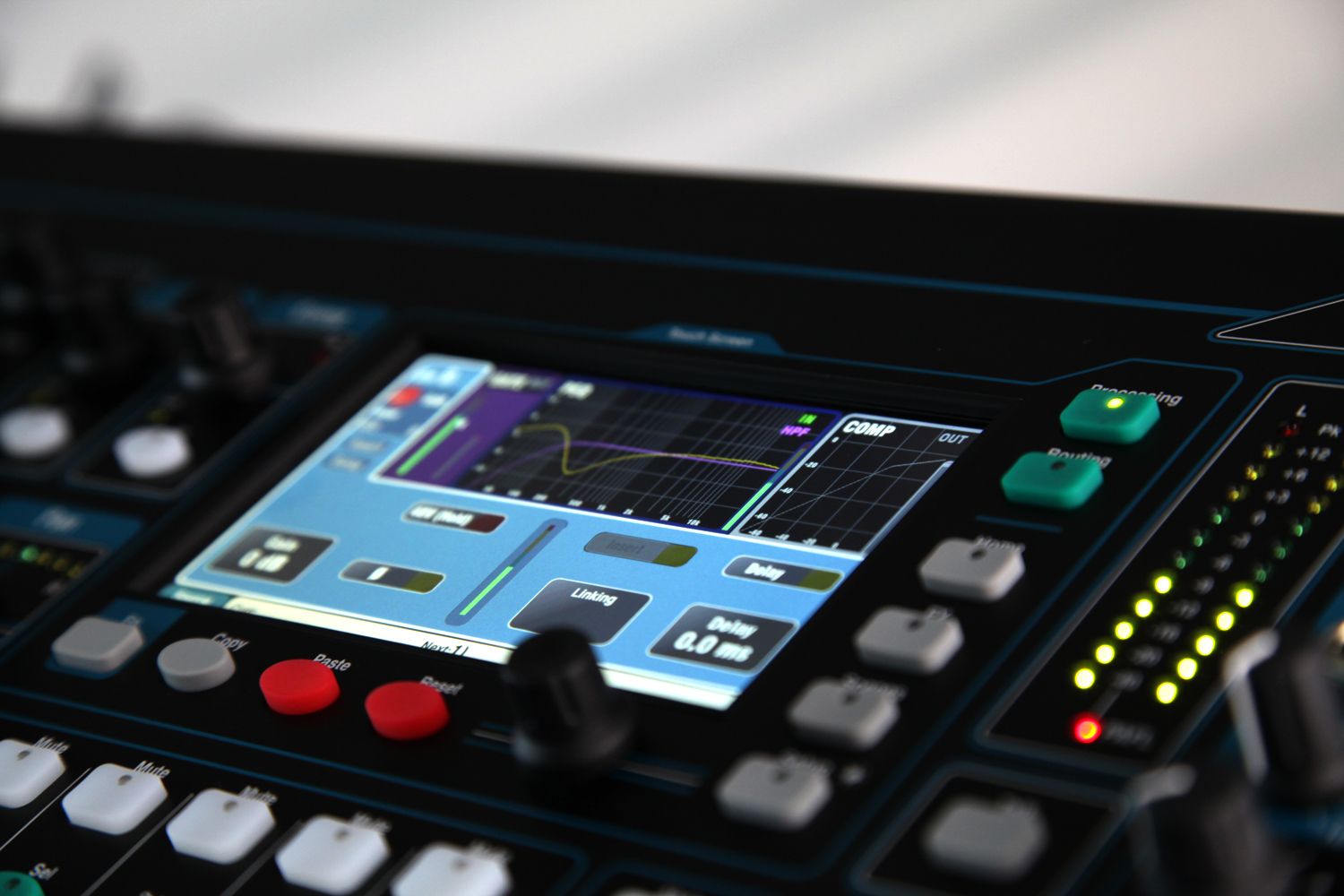

Сенсорный экран управления
Сенсорный экран разрешением 800 x 480, 16 миллионов цветов, энкодеры ввода данных это и есть сердце интерфейса Qu-24, они предоставляют мгновенный доступ к данным и легкость настроек. Дружественный пользовательский интерфейс прост и понятен. Клавиши, расположенные по краям экрана и закладки на нем позволяют быстро ориентироваться между вкладками индикации, RTA, эффектов, канальных настроек, управления USB аудио, сценами, меню настроек и многими другими окнами.

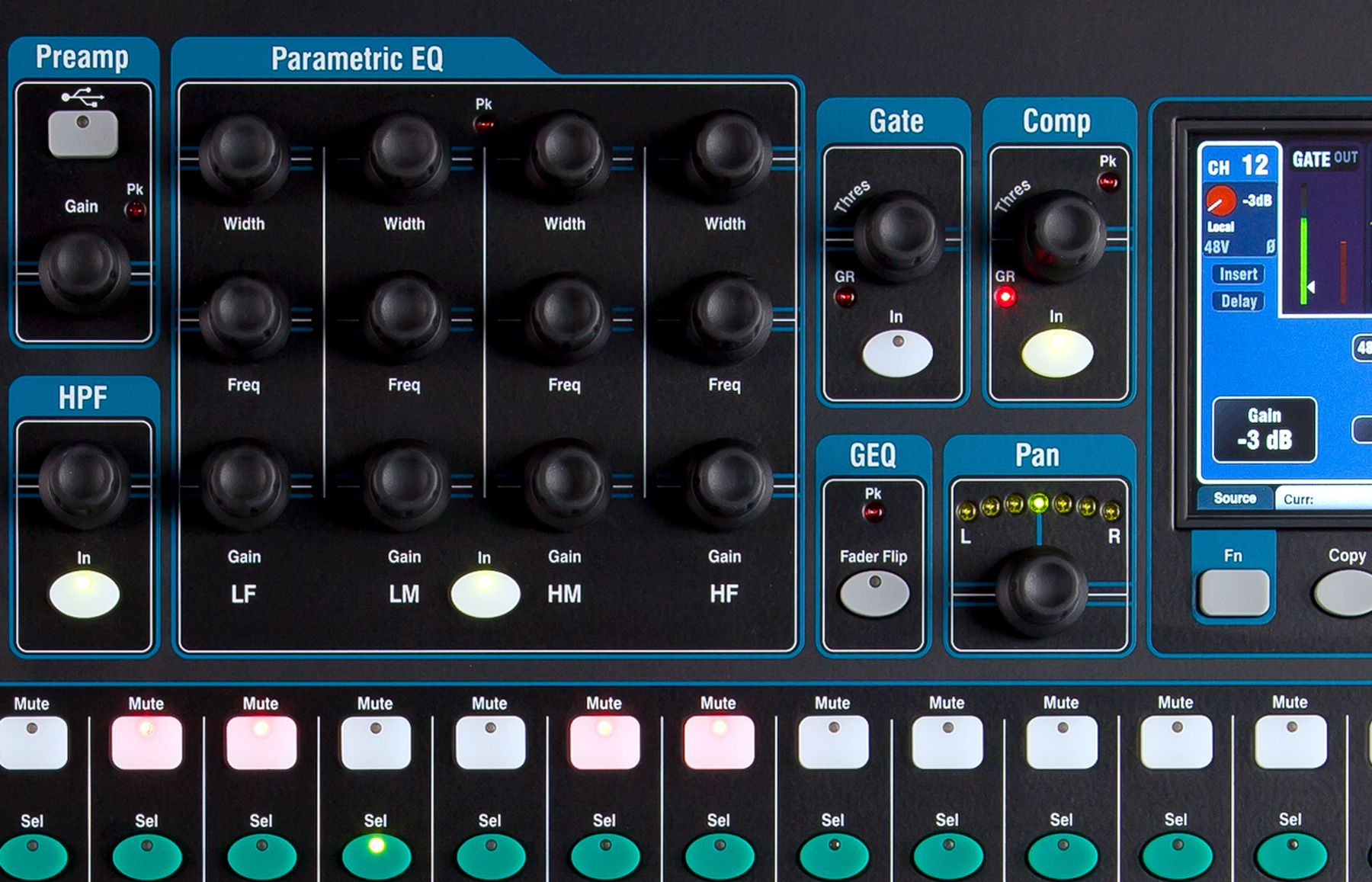

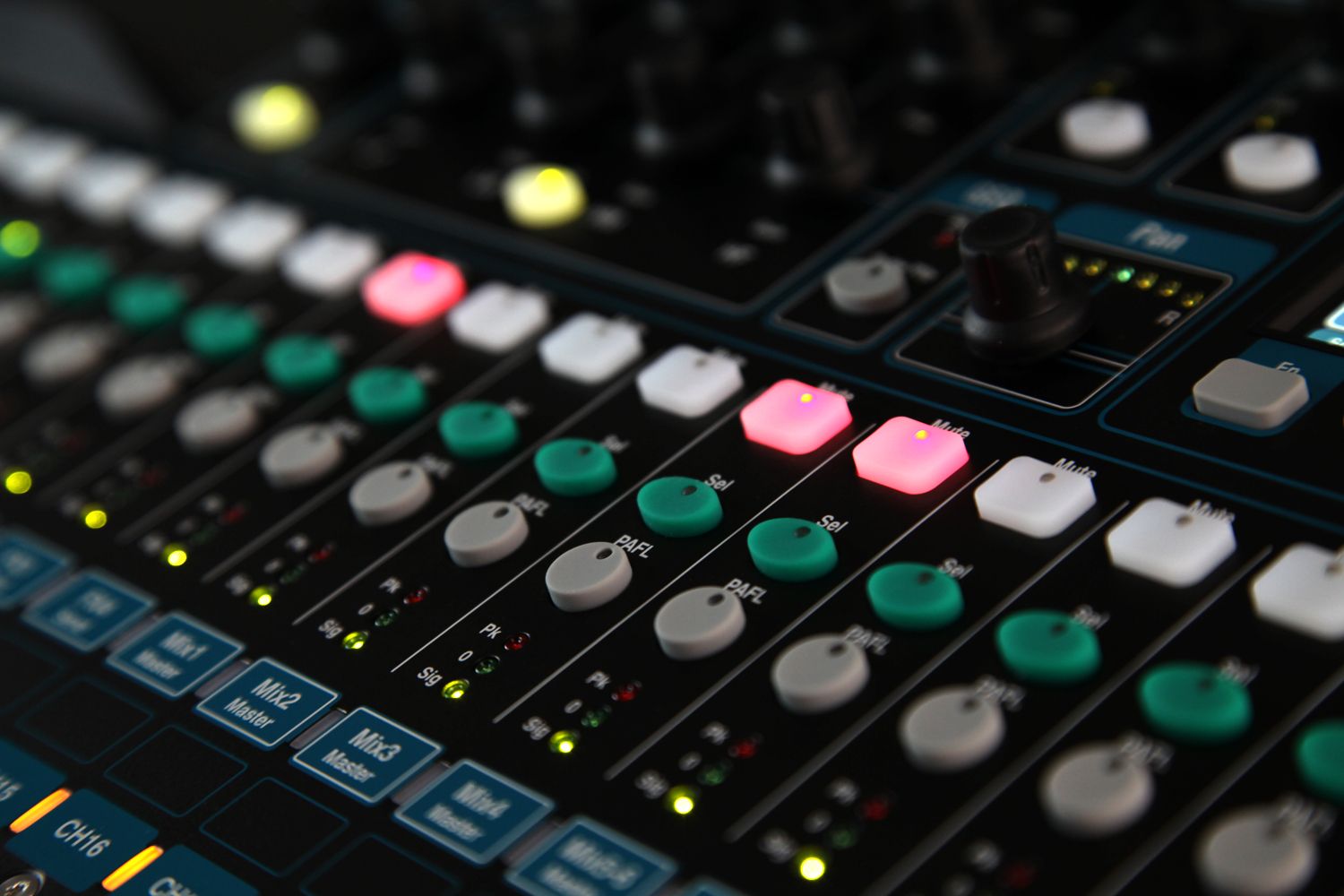

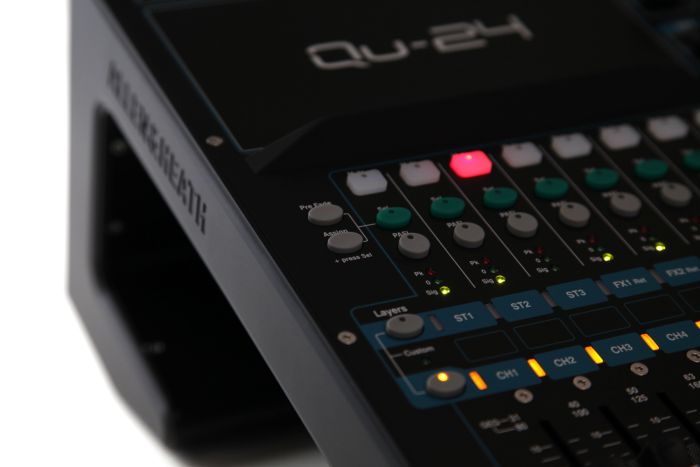

Панель SUPERSTRIP
Все ключевые инструменты управления представлены в наглядном блоке SuperStrip, где на каждую функцию выделена одна физическая ручка управления. SuperStrip дополняется сенсорным экраном для более интуитивного доступа к параметрам без необходимости перемещения по сложной структуре меню. Обработка для МОНО и СТЕРЕО входов включает чувствительность, полярность сигнала, HPF фильтр, гейт, разрыв, 4 полосный эквалайзер, компрессор и delay. Главный СТЕРЕО микс LR и моно шина имеют разрыв, 1/3 октавный эквалайзер, компрессор и delay. Стерео шины имеют разрыв, 4-полосный параметрический эквалайзер, компрессор, delay и регулятор панорамы.

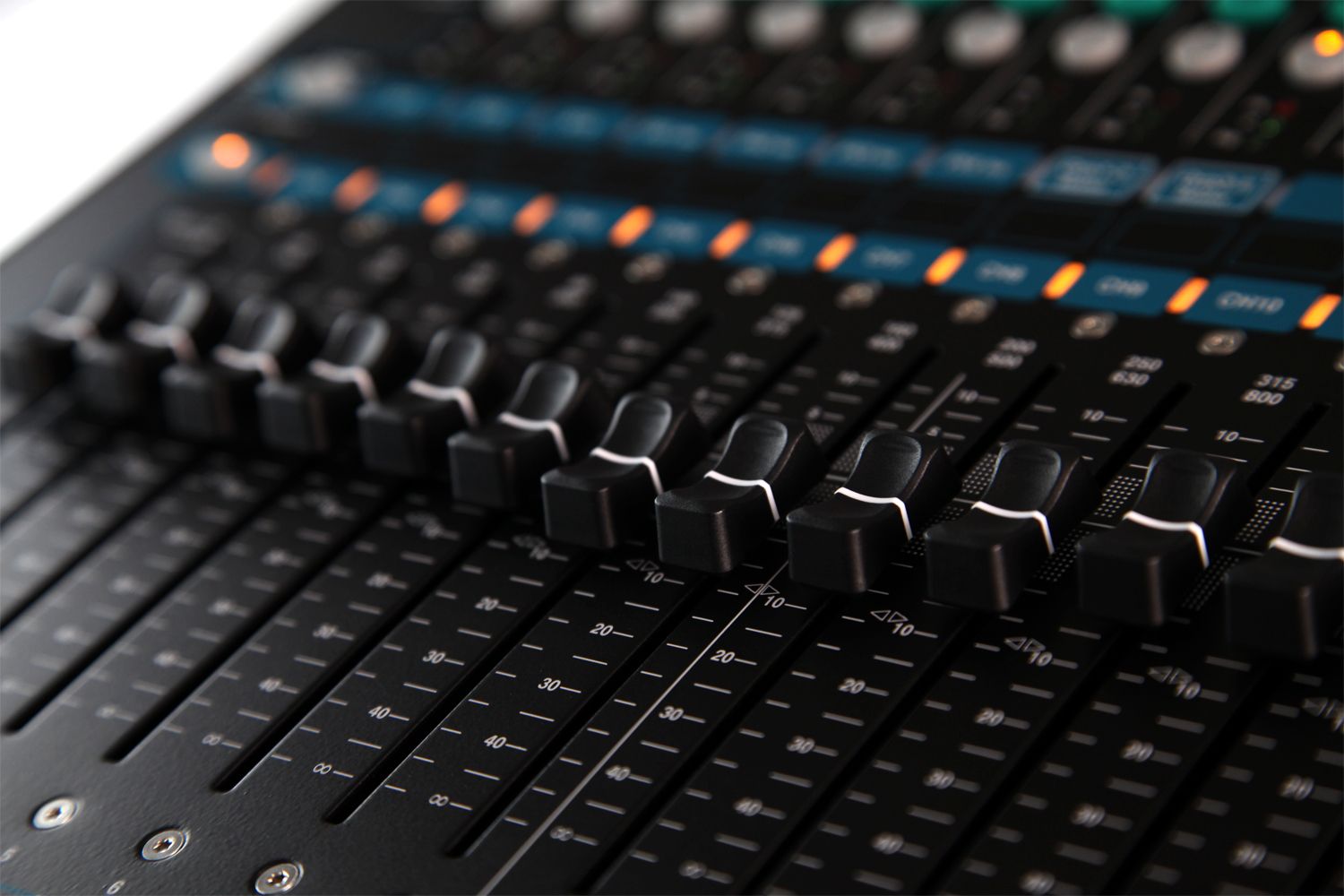

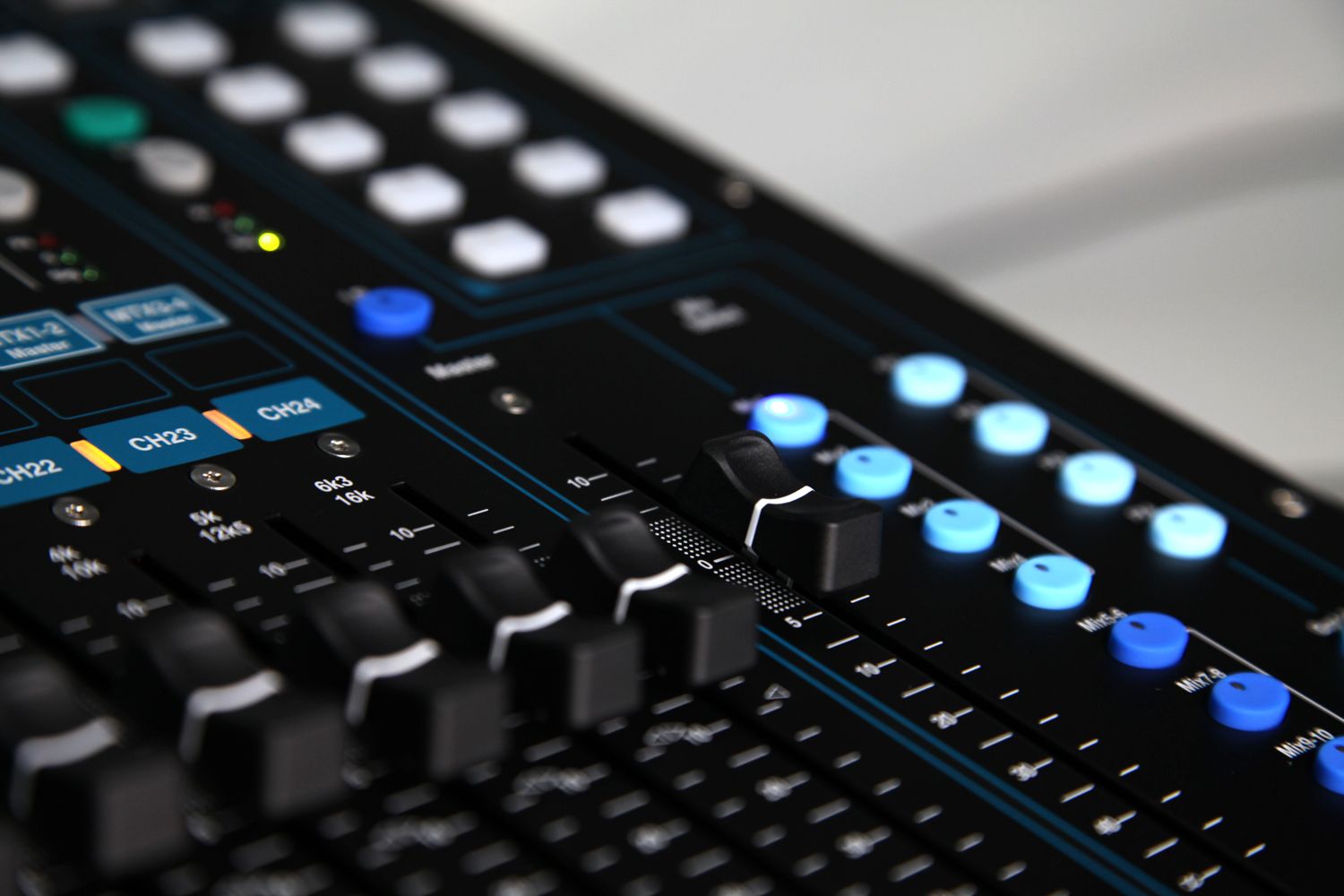

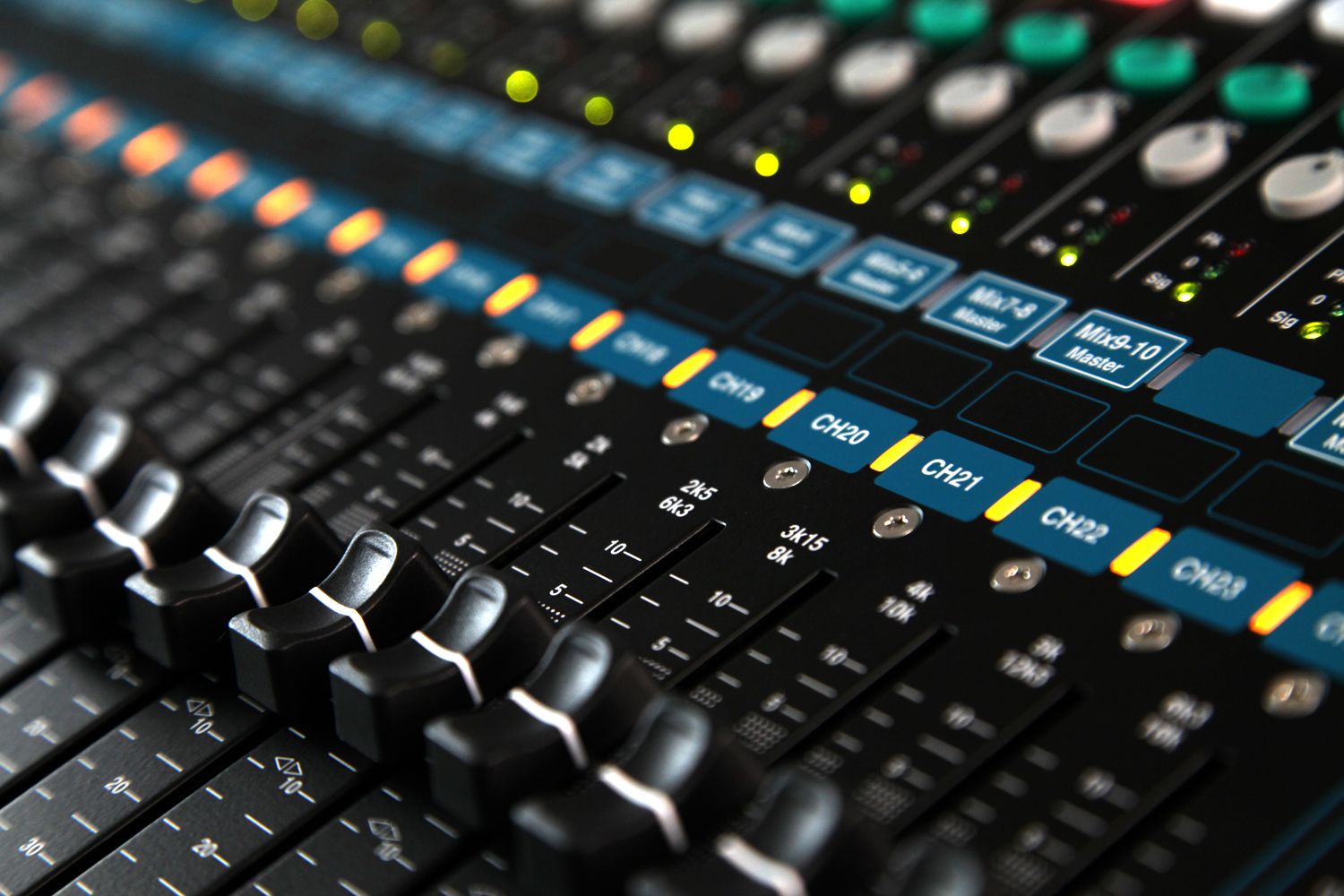

Моторизованные фейдеры
Моторизованные ручки каналов были дорогой опцией в студийных пультах еще в далекие восьмидесятые годы, а позже их применение это стало традиционным в цифровых консолях. Тем не менее, в некоторых консолях начального уровня данная опция отсутствует, что не позволяет использовать такую ценную функцию как общий сброс значений. Моторизованные фейдеры просто необходимы для быстрого микширования, в особенности когда вы переключаетесь между несколькими мониторными линиями. Для этого просто нажмите нужную клавишу и фейдеры мгновенно переместятся в нужное положение, соответствующее уровням данного микса. Qu-24 имеет 17 управляемых ALPS фейдеров, 16 объединенных в два слоя, они дают мгновенный доступ ко всем каналам, мастер шинам, в очень компактном пространстве, плюс назначаемый мастер фейдер, который динамически изменяет положение в зависимости от выбранного микса. Третий, пользовательский слой, в котором оператор может сам назначить входы, посылы на эффекты, возвраты эффектов, главные выходные шины.

Эффект процессор iLIVE
Процессор динамических эффектов использующийся в Qu-24 взят из профессиональной туровой серии наших пультов iLive. Многие известные звукорежиссеры выбирают именно этот процессор эффектов серии iLive’s с плагинами топ класса и внешние модули эффектов данной серии. Qu-24 имеет 4 стерео процессора эффектов iLive, которые включат тщательно проработанные легендарные классические ревербераторы, ревербератор с гейтом, delay, модуляторы, фленджеры и другие. Библиотека эффектов имеет возможность пополнения вместе с обновлением программного обеспечения. Каждый эффект имеет возврат в микс в соответствующие каналы возвратов, таким образом вы не задействуете ваши стерео входы. Каждый возврат эффекта оснащен своим четырех полосным параметрическим эквалайзером.

Вызов настроек
Настоящее цифровое микширование возможно только в том случае, если вы можете мгновенно сохранять и вызывать из памяти сцены (мгновенные "снимки" настроек-snapshots) просто нажатием клавиши. Qu-24 позволяет сохранить вплоть до 100 сцен и мгновенно вызвать их. Некоторые каналы и миксы могут быть сохранены от изменения при вызове сцен. Для чего это нужно? К примеру, если инструмент или микрофон убираются со сцены во время саунд чека, то данный канал можно сохранить от перезаписи во время вызова сцены. Или если в последнюю минуту нужно дать сигнал для записи на ТВ, или наоборот подключить iPod для воспроизведения, данные каналы или микс могут быть сохранены от стирания во время вызова сцены. В дополнение к этому можно защитить от изменения нужный параметр канала, используя специальные фильтры как RecallFilters или GlobalRecallFilter. К примеру можно запретить изменять настройки мастер эквалайзера во избежание перезаписи параметров во время смены сцены. Пользовательские настройки для каждого эквалайзера, компрессора, канала или канала эффектов могут быть сохранены в Библиотеке пресетов. Это позволяет вам сохранять желаемые настройки эквалайзера для вокала или любимые престеты эффект процессора, и применять их для других каналов или шоу. Библиотеки, Сцены и все настройки Шоу могут быть записаны на USB носитель, и вы можете взять их собой для использования на другом пульте Qu-24.

Потоковая передача звука с USB
В Qu-24 имеется встроенный интерфейс для потоковой передачи до 24 выбранных треков на ваш Mac или PC. Это 16 моно каналов, стерео микс и выбранные пользователем стерео пары.
Для возврата с Mac или PC можно назначить все моно каналы плюс стерео пары.
Порт USB поддерживает подключение через plug ‘nplay для Mac OS компьютеров и не нуждается в установке драйверов. Данный микшер автоматически распознается любой рабочей станцией как CoreAudio, includingLogic, Cubase, Reaper, и ProTools.
ASIO и WDM совместимый драйвер так же доступен для компьютеров на базе ОС Windows.
Стандартное MIDI управление доступно по USB. Благодаря этому вы можете легко назначить фейдеры или каналы на любой рабочей станции. Драйвер управления так же доступен для простой установки и эмуляции пользовательского интерфейса или через протокол управления Mackie на Mac OS X компьютерах.

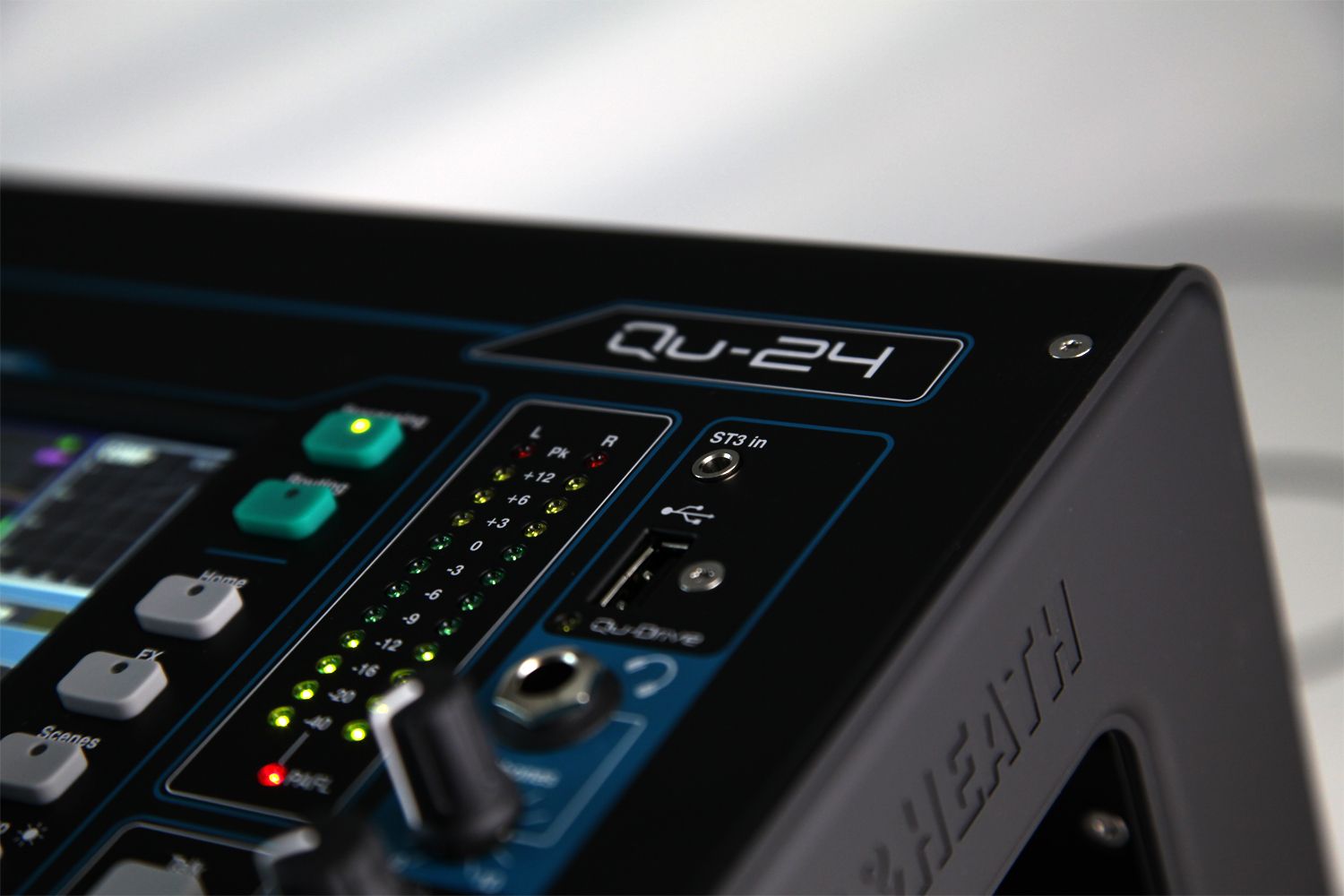

QU-DRIVE
Забудьте об установке драйверов для звуковых карт и настройке программного обеспечения, встроенный в Qu-24 многодорожечный USB рекордер позволяет делать запись\воспроизведение ваших 18 каналов с качеством записи 48kHz 24bit прямо с\на ваш USB жесткий диск. Запись стерео микса или многодорожечной фонограммы еще никогда не была такой простой! Воспроизведение мультитрека может включать до 16 моно каналов плюс 1 сигнал стерео ST1. Стерео треки с вашего жесткого диска могут выть воспроизведены на стерео вход 3. Кроме всего этого QU-DRIVE позволяет вам делать запись любых стерео выходом, будь то главный стерео микс, (Pre, post, моно сумму) и даже шину PFL.

Вооружен до зубов
Qu-24 оснащен мощным 5 ядерным процессором 5 eprocessing, где каждое ядро отвечает за сенсорный экран и отображение данных, USB потоковое аудио, Qu-Drive многоканальную запись\воспроизведение USB, Ethernet и управление фейдерами. Между тем, продвинутая система управления ядрами процессора позволяет им работать параллельно обеспечивая полное управление, мгновенное выполнение операции, и быстрый отклик системы. Передовой движок двойного эффект процессора нового поколения предоставляет вам 10 DSP блоков, где 8 из них предназначены только для обработки миксов и каналов. Благодаря такой большой мощности DSP процессора микшер легко справляется с поставленными задачами, а так же готов для обновления и работы с новыми библиотеками, работе с новым софтом и функционалом в будущем. Архитектура DSP процессора консоли Qu-24 такова, что использует плавающий битрейт в зависимости от алгоритма обработки, с 48 bit для обработки самых важных функций эквализации и 56 для миксов, где очень важна точность передачи нюансов звука.

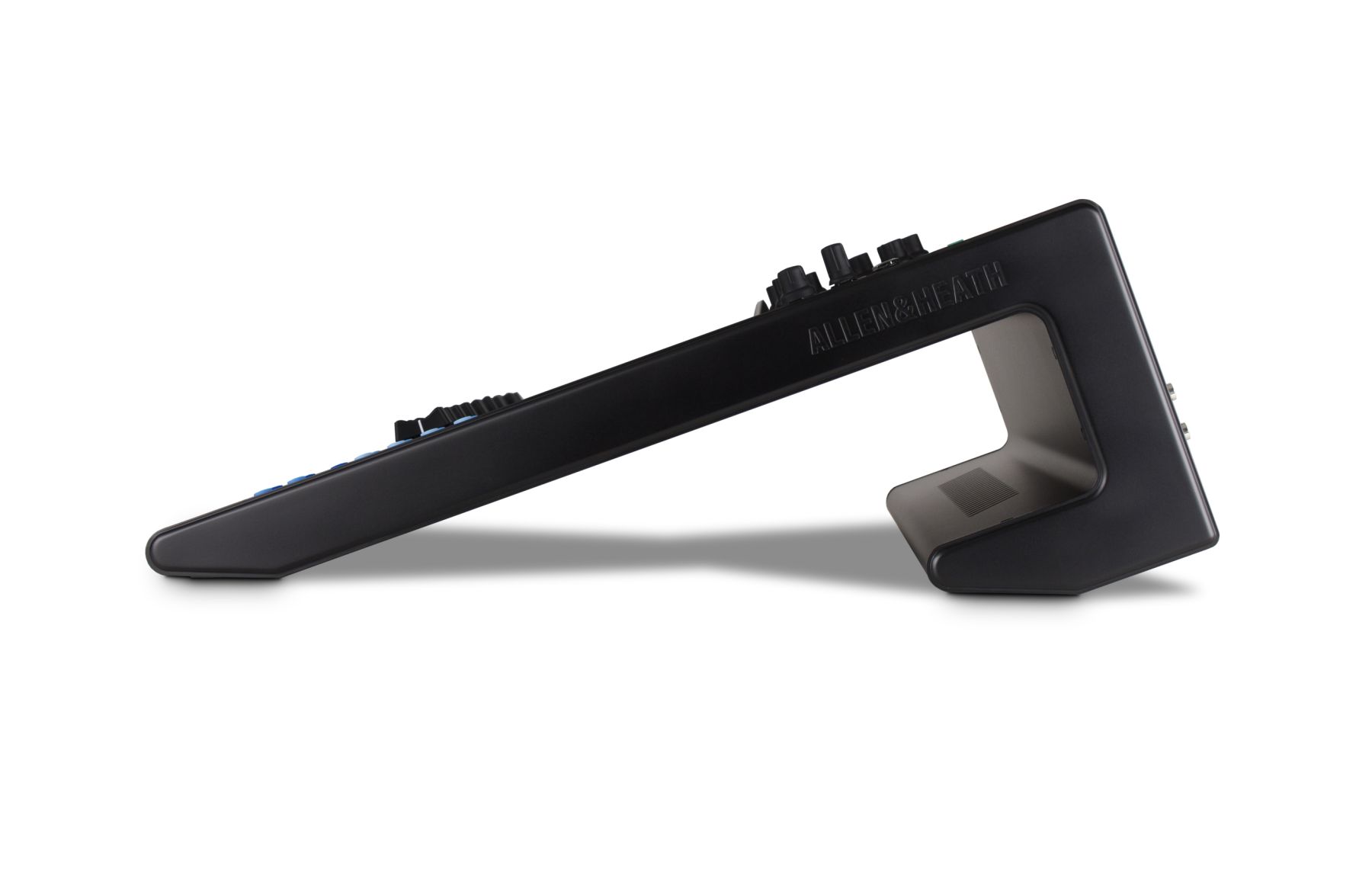

Новая форма привычных вещей
Корпус прибора сделан из стали толщиной 1,2 мм благодаря этому прибор отличается высокой надежностью и легко монтируется в стандартный рек 19`. Мы все понимаем как важна тишина в работе со звуком, поэтому инженеры AllenHeath сделали корпус прибора таким образом, чтобы оптимально охлаждать все внутренние компоненты не используя при этом вентиляторов.
Форма корпуса микшера так же не лишена преимущества. Она такова, что позволяет положить под микшер talkback микрофон, USB диск, ваши пометки и многое другое. Известны даже такие случаи в концертной практике, когда микшер подвешивали вертикально и работали в этом положении.

Приложение QU-PAD
Установите приложение Qu-Pad на планшет и вы сможете легко настраивать ваш микшер дистанционно, легко управлять мониторными линиями находясь прямо на сцене, свободно перемещаться по залу во время настройки портала, а затем управлять миксом, находясь в глубине публики. Qu-Pad подключается к микшеру через Wi-Fi* и дает вам полный контроль ко всем параметрам микширования и настройкам.
*Qu-Pad требует наличия Wi-Fi роутера или точки доступа для подключения к микшеру Qu-24.

Система профессионального мониторинга ME
Qu-24 полностью совместим с нашей системой профессионального мониторинга. Любое количество персональных микшеров ME-1 может быть подключено через порт dSNAKE (или через AR2412 Stagebox если у вас он уже есть и подключен порту dSNAKE). Каждый музыкант имеет возможность создать свой собственный микс, предоставляя свободу звукорежиссеру для работы с портальным звуком.

DSNAKE

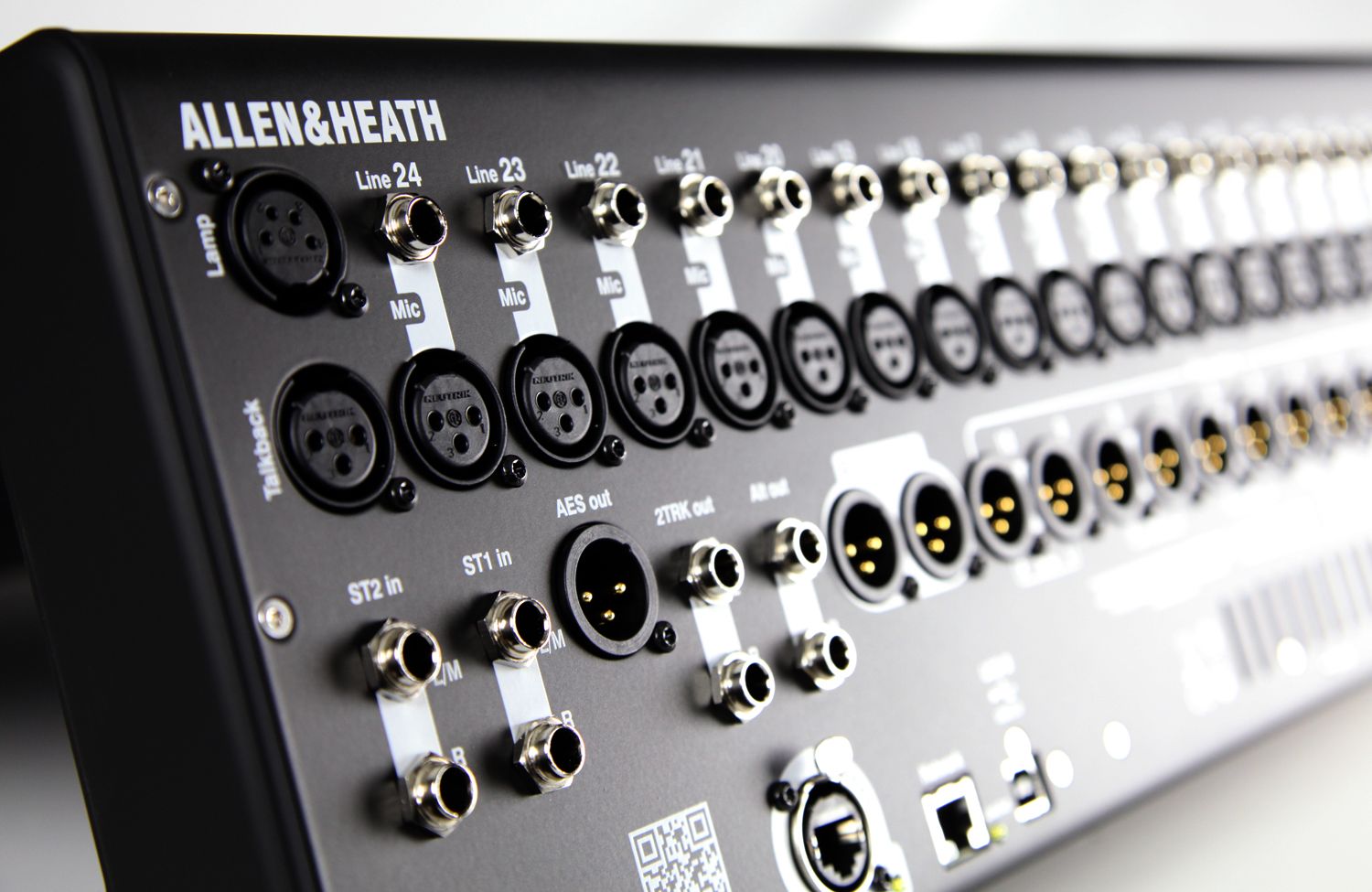

Qu-24 это самостоятельный полноценный микшер, которому можно подключить источники звука и сразу начать работу. Если вы планируете в будущем избавиться от традиционного громоздкого мультикора и использовать цифровой, с подключением через разъем САТ5, то благодаря порту dSNAKE, который имеется в микшере, вы сможете в будущем осуществить свои планы, используя платы расширения AR2412 или AR84. dSNAKE это наше фирменное решение, поддерживающее передачу данных на расстояние вплоть до 120 м. Теперь для установки микшера вам необходим лишь один Ethernet кабель от сцены к микшеру и Stagebox для включения инструментов на сцене.

Назначаемые клавиши SOFTKEYS
Qu-24 оснащен 10 назначаемыми клавишами SoftKeys для большей гибкости работы с такими функциями как MuteGroups, TapTempo, навигации между сценами и очистка уровней PAFL.

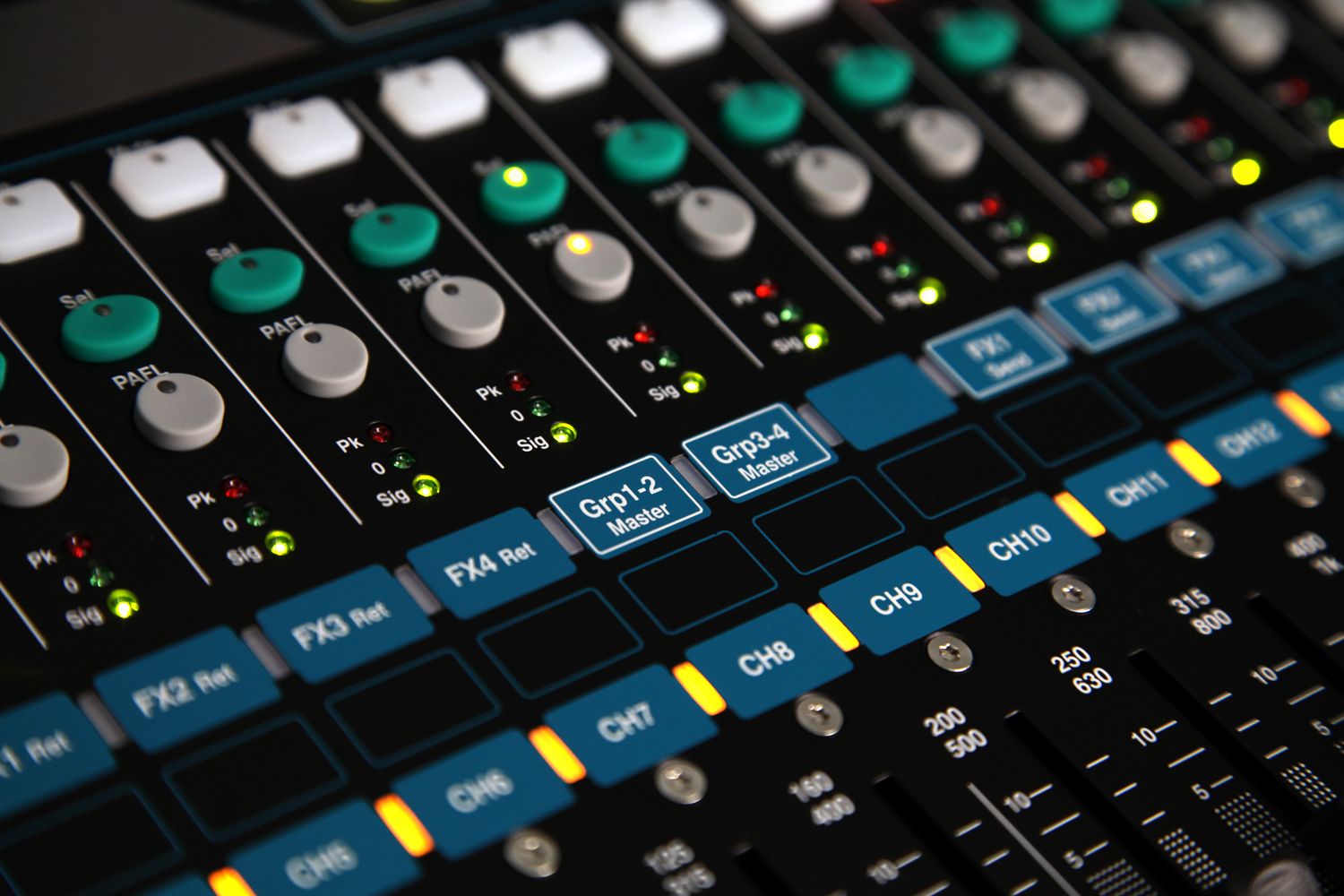

4 группы
Группы 1-4 обычно используются как подгруппы LR, мастер уровни и\или для обработки сигнала, например для компрессии сигнала барабанов или эквализации нескольких петличных микрофонов одним графическим эквалазером.

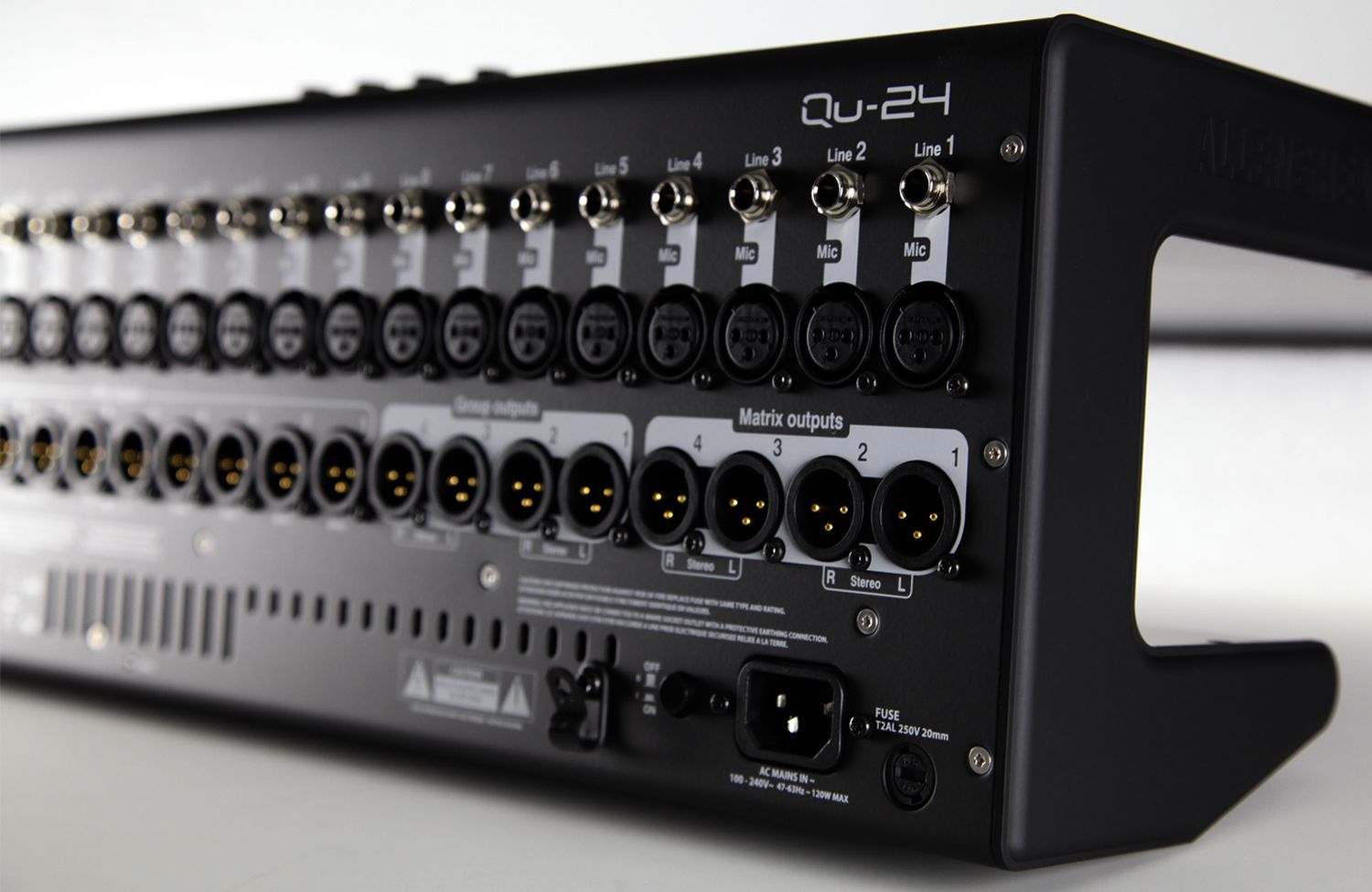

МАТРИЦА
В модели Qu-24 имеется матрица на 2 выхода , оснащенная полным набором обработки и системой. Это как микшер в микшере. Данная фукция позволяет сочетать любые комбинации групп 1-4, Миксов 1-10, и основной микс LR. Это может быть использовано для обеспечения выхода для ТВ, создания отдельного микса для записи, дублирования главного микса для линий задержки, infill, front fill и других зон озвучивания, где требуется отдельная обработка эквализации и задержки.

Характеристики:

• 24 МОНО входов (TRS + XLR);
• 25 моторизованных фейдеров;
• 3 СТЕРЕО входов (TRS);
• 4 СТЕРЕО возврата на эффект процессор;
• 16 Шин;
• 20 Микс выходов (LR, Mono Mix 1-4, Stereo Mix 1-3);
• 4 Эффект процессора;
• 4 СТЕРЕО группы;
• 4 СТЕРЕО матричных выхода;
• 4 MUTE групп;
• 4 СТЕРЕО DCA группы;
• 4 стерео посыла\возврата;
• 10 назначаемых sfot- клавиш;
• Цифровой выход AES;
• Возможность монтажа в 19” Рэк;
• Моторизованные фейдеры;
• Обнуляемые предусилители AnaLOGIQTM;
• Возможность прямой многодорожечной записи\воспроизведения при помощи порта USB;
• Сенсорный экран 800×480;
• Библиотека эффектов;
